T3S-C2-20W-1400背负台视距145km测试

2026-06-01 15:56
4

1、概述

在145km视距条件下，测试T3S-C2-20W-1400背负台在不同天线增益、不同带宽、不同工作模式（抗干扰模式）的TCP灌包速率。

2、测试环境

  • 测试时间：2026-05-22

  • 测试场景：临潼--宝鸡（直线距离约145km）

  • 硬件设备：T3S-C2-20W-1400背负台2套，2dBi天线2根，8dBi天线4根，支架2个

  • 相关软件：iperf3测速工具

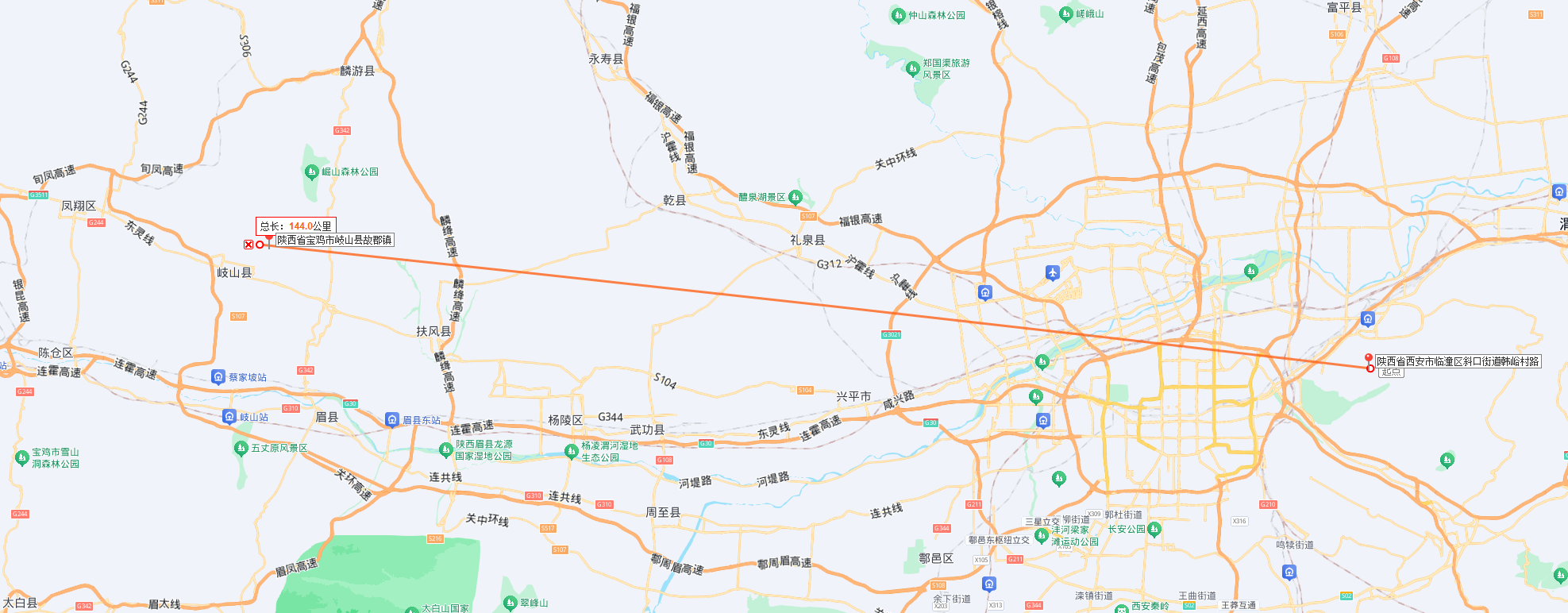

测试位置和距离


宝鸡


临潼

3、测试方案

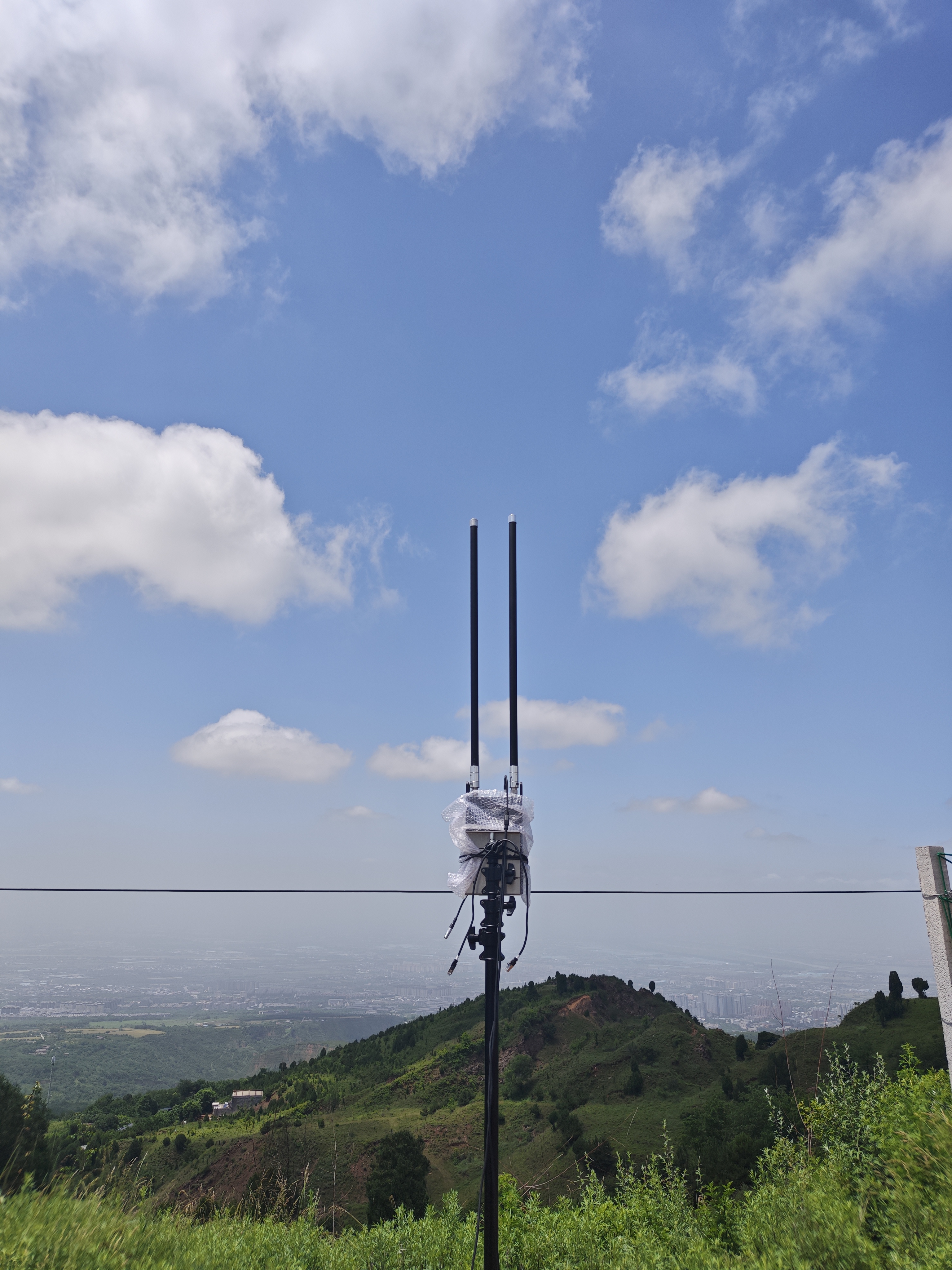

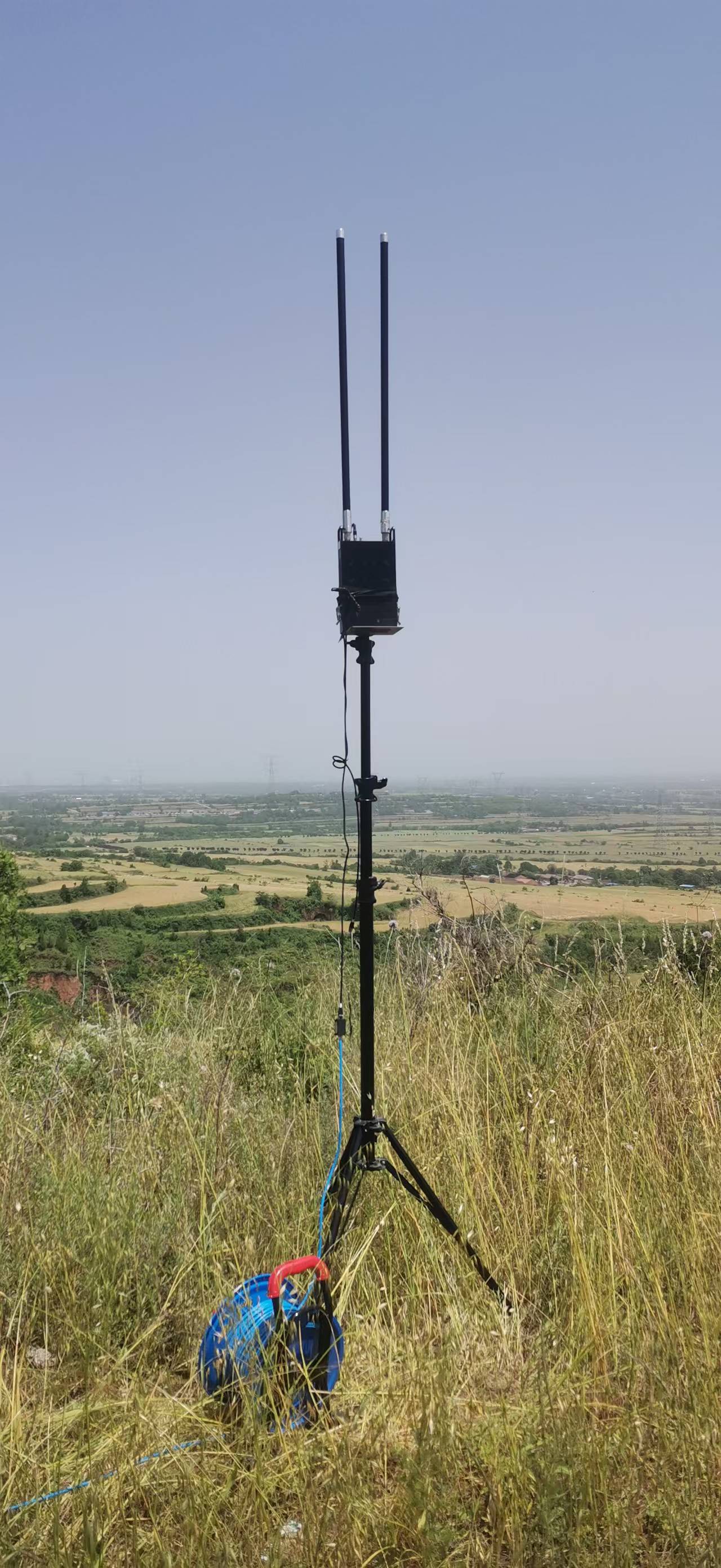

测试方法：电台1（IP：192.168.1.250）固定架设在临潼，电台2（IP：192.168.1.248）架设在宝鸡，两端采用8dBi全向天线，使用iperf3工具测试TCP灌包速率。

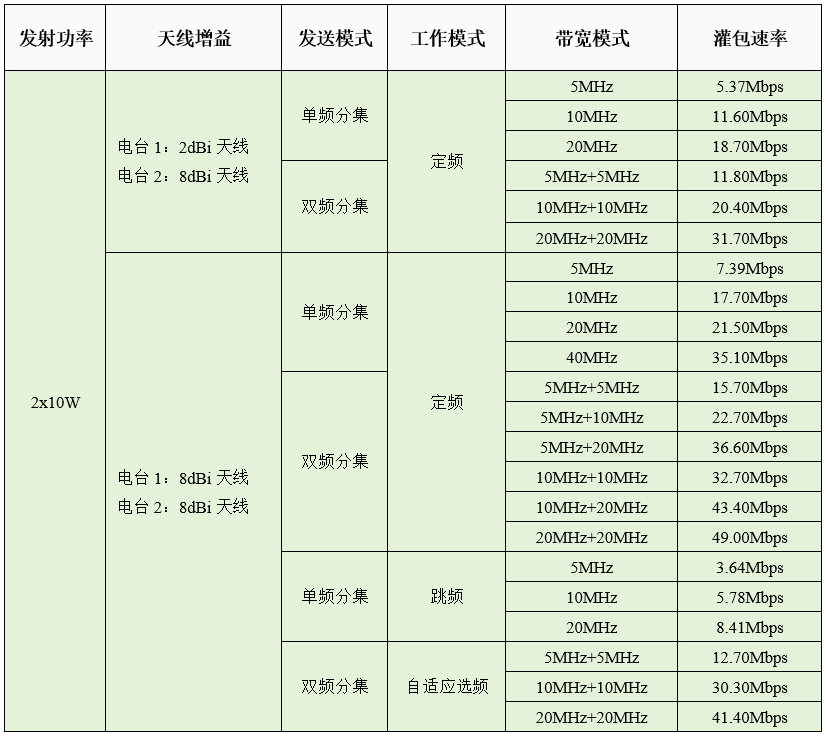

4、传输速率截图数据



单频分集、定频、5MHz

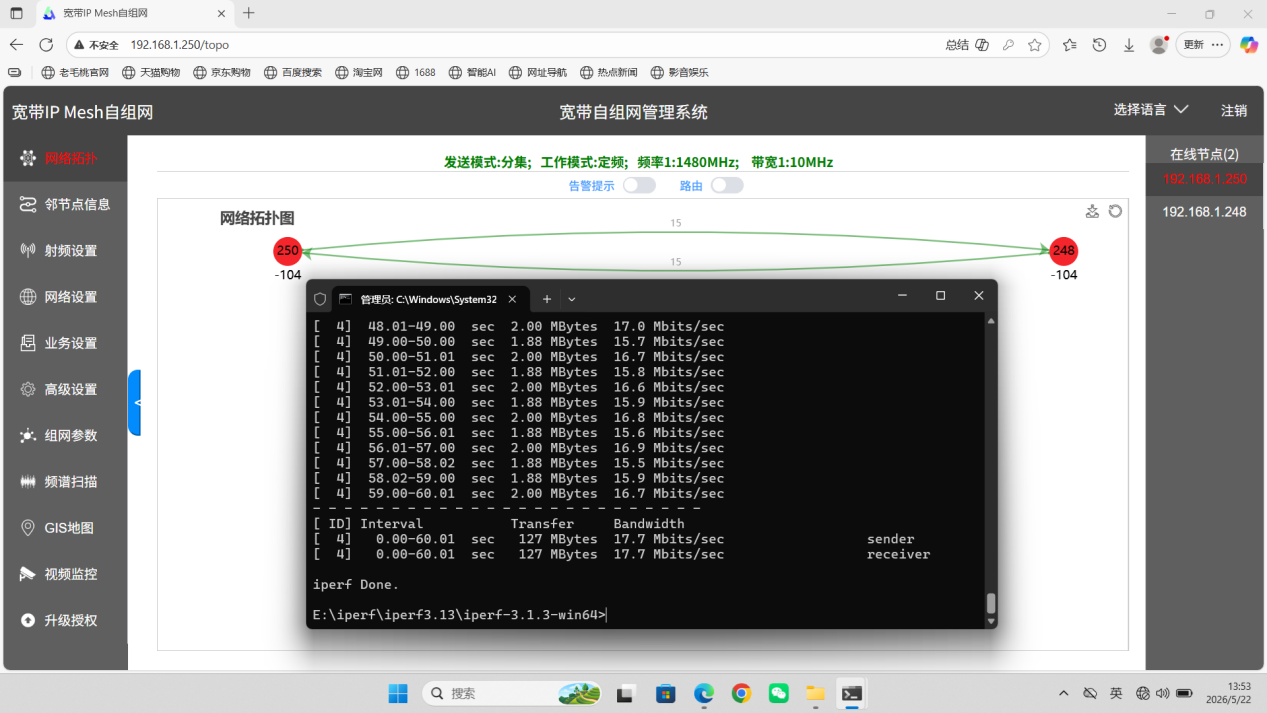

单频分集、定频、10MHz


单频分集、定频、20MHz


双频分集、定频、5MHz+5MHz


双频分集、定频、10MHz+10MHz


双频分集、定频、20MHz+20MHz


单频分集、定频、5MHz


单频分集、定频、10MHz

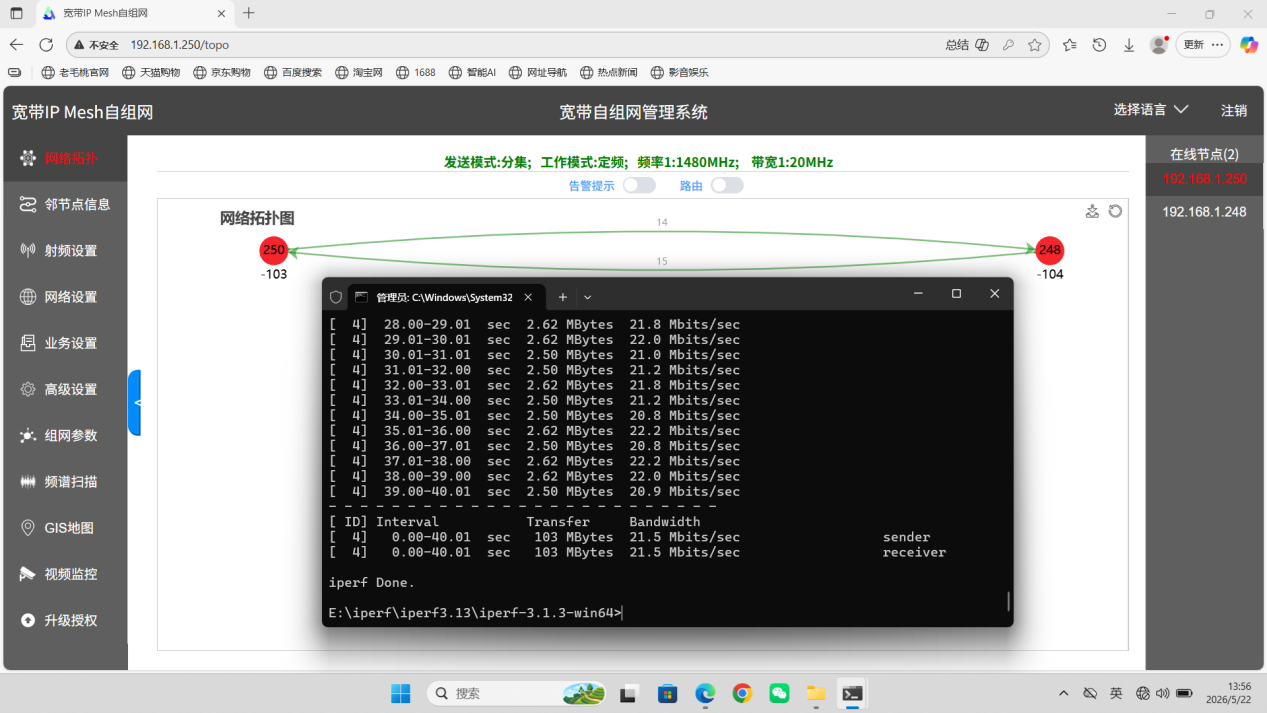

单频分集、定频、20MHz

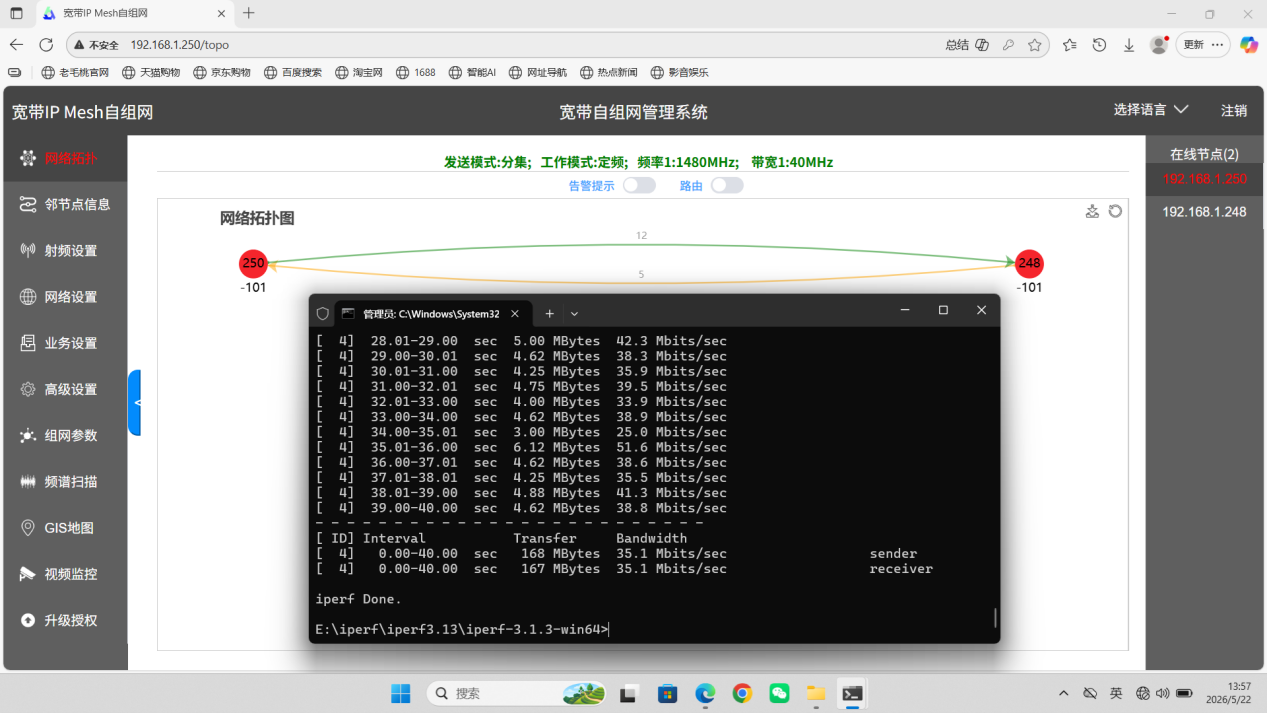

单频分集、定频、40MHz


双频分集、定频、5MHz+5MHz


双频分集、定频、5MHz+10MHz


双频分集、定频、5MHz+20MHz


双频分集、定频、10MHz+10MHz


双频分集、定频、10MHz+20MHz


双频分集、定频、20MHz+20MHz

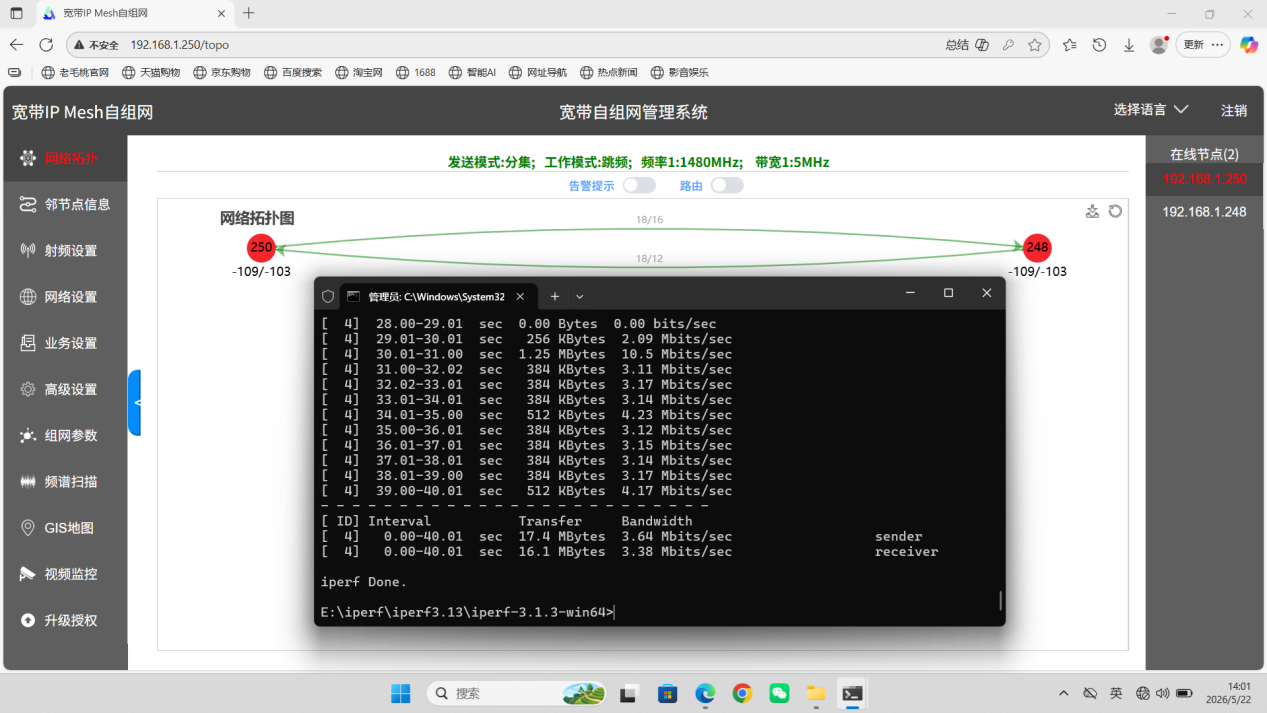

跳频、定频、5MHz


跳频10MHz


跳频20MHz


双频分集、自适应选频、5MHz+5MHz

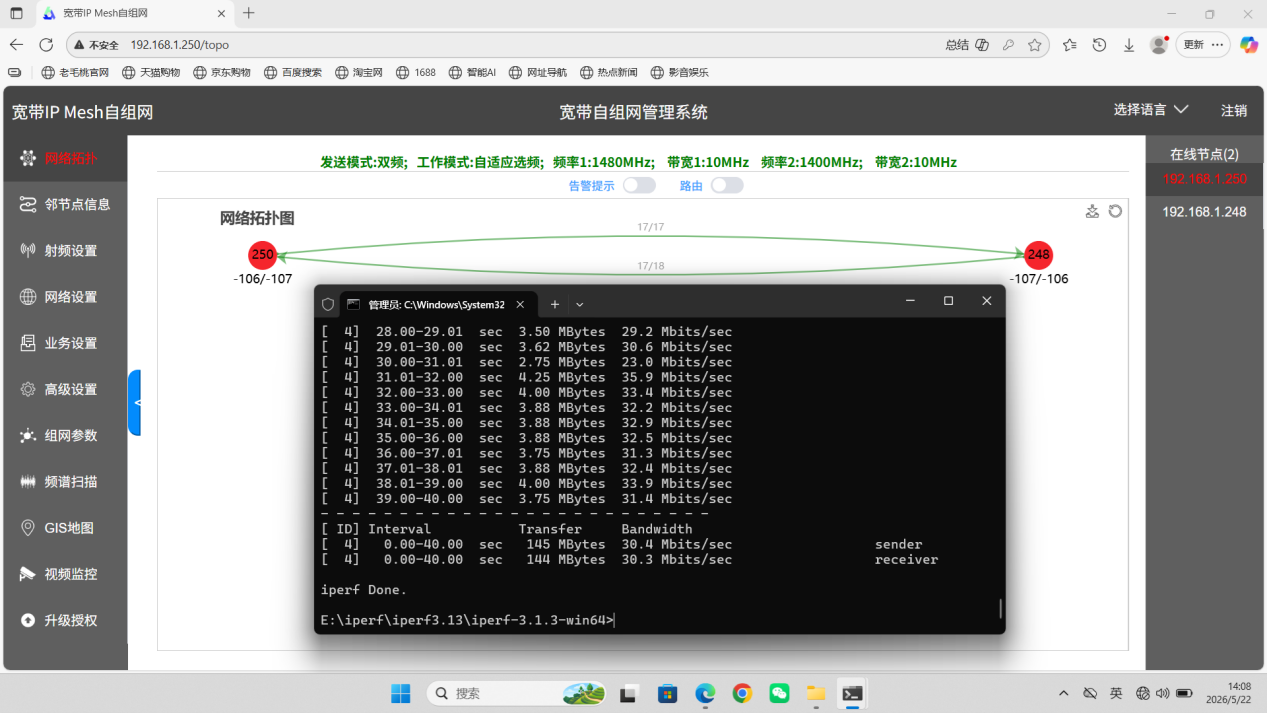

双频分集、自适应选频、10MHz+10MHz


双频分集、自适应选频、20MHz+20MHz
