T3S-C3-2W-1400机载宽带自组网模块视距30km测试

2026-06-01 10:23
4

1、概述

在30km视距条件下，测试T3S-C3-2W-1400宽带自组网电台不同天线增益、不同带宽、不同功率条件下的TCP灌包速率。

2、测试环境

  • 测试时间：2026-03-07

  • 测试场景：仙游寺--渭河北岸（直线距离约30km）

  • 硬件设备：T3S-C3-2W-1400机载小模块2套，重量为60g，多种不同增益全向玻璃钢天线若干，笔记本电脑2台，支架2个

  • 相关软件：iperf3测速工具


测试电台


借壳安装


电台1


电台2

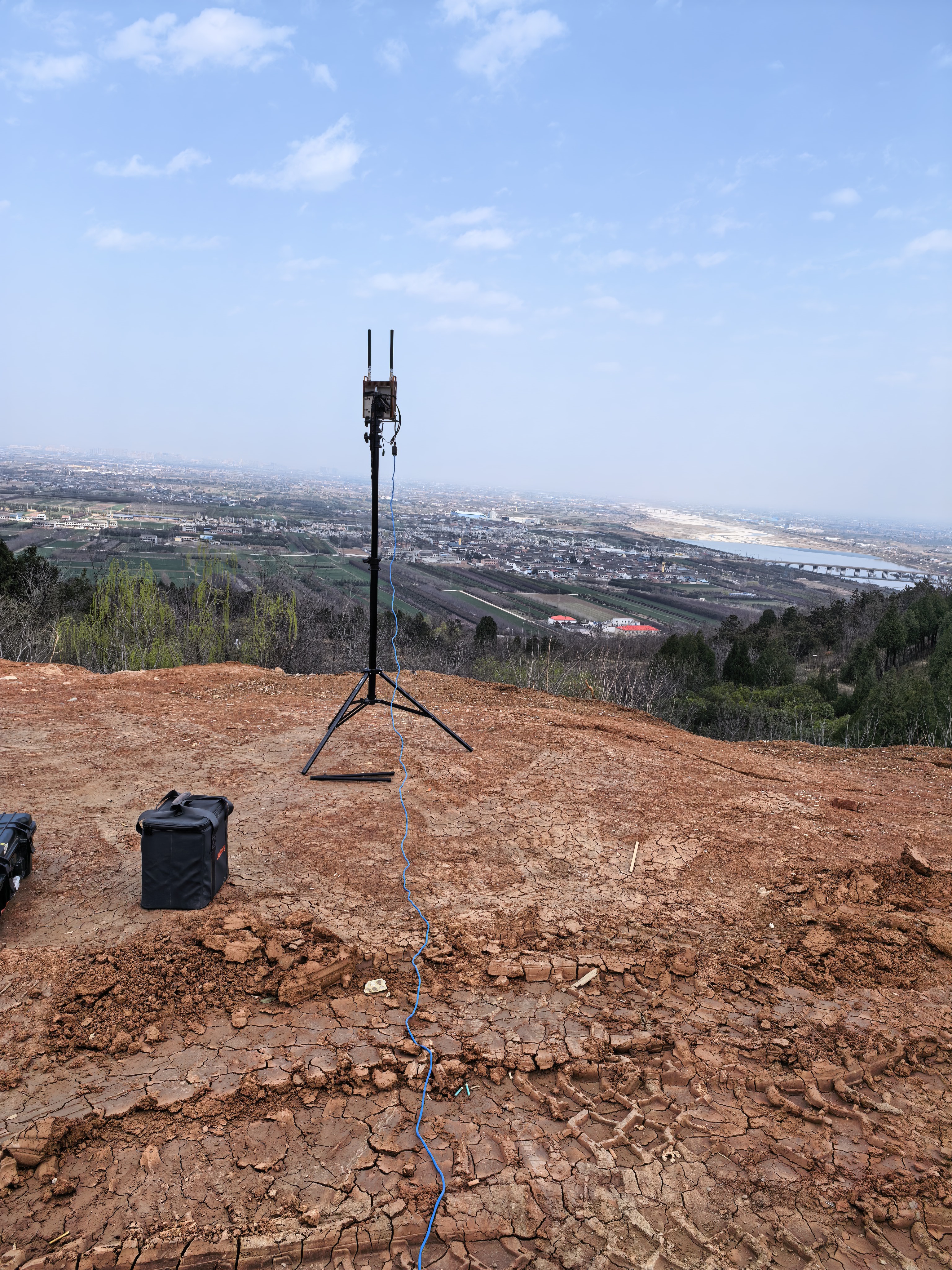

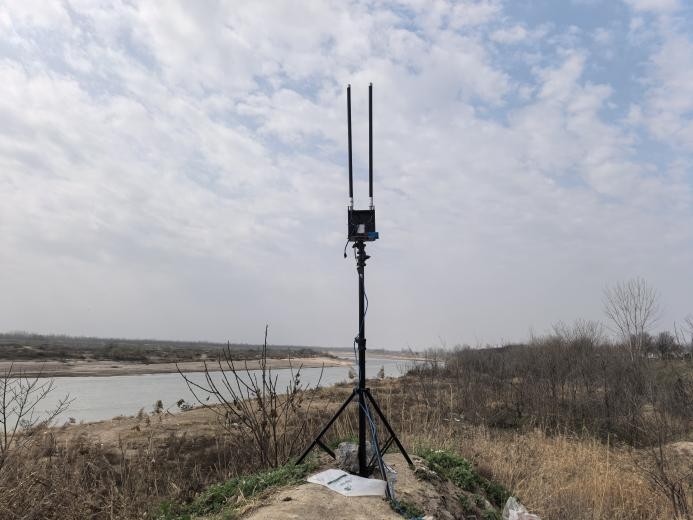

现场照片

3、测试方案


测试方法：电台1（作为机载端）架设在仙游寺，电台2（作为地面端）架设在直线距离仙游寺约30km处的渭河岸边，使用iperf3工具测试TCP灌包速率。

4、传输速率截图数据

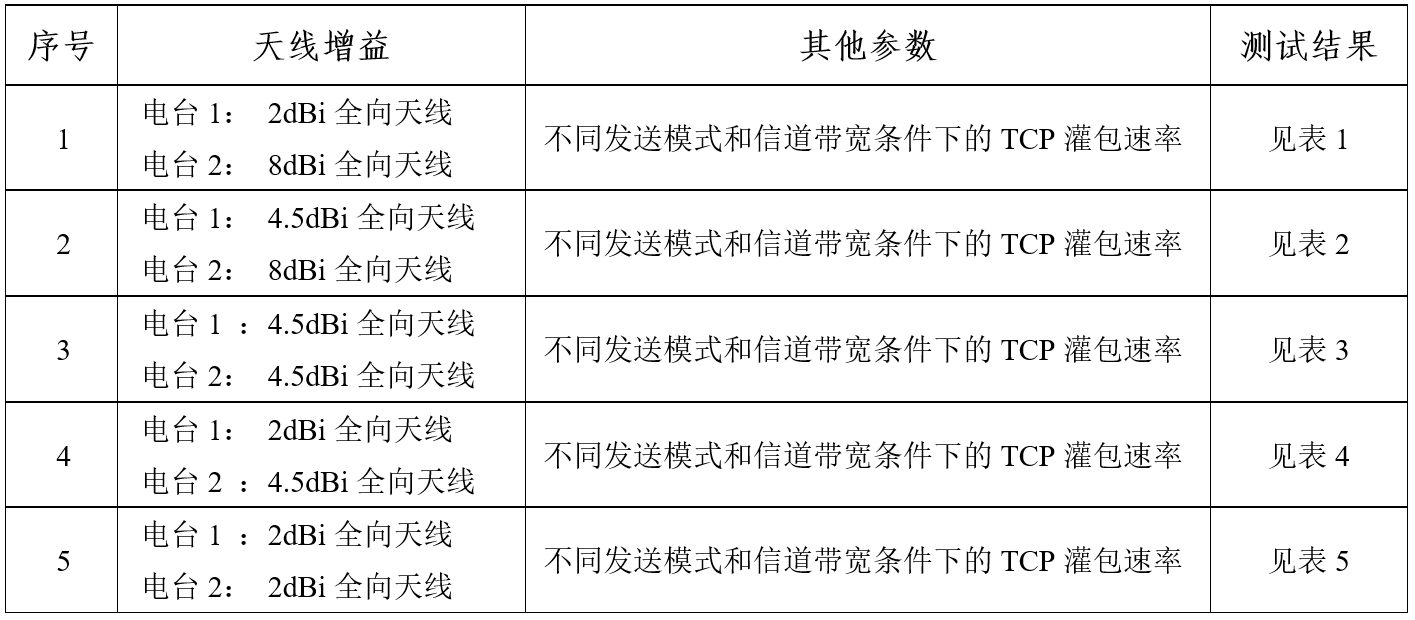

4.1 测试科目



为了方便对照查看，将表1~表5在这里集中体现，后续截图之前会再出现一次


表1：电台1使用2dBi全向天线，电台2使用8dBi全向天线


表2：电台1使用4.5dBi全向天线，电台2使用8dBi全向天线


表3：电台1使用4.5dBi全向天线，电台2使用4.5dBi全向天线


表4：电台1使用2dBi全向天线，电台2使用4.5dBi全向天线


表5：电台1使用2dBi全向天线，电台2使用2dBi全向天线

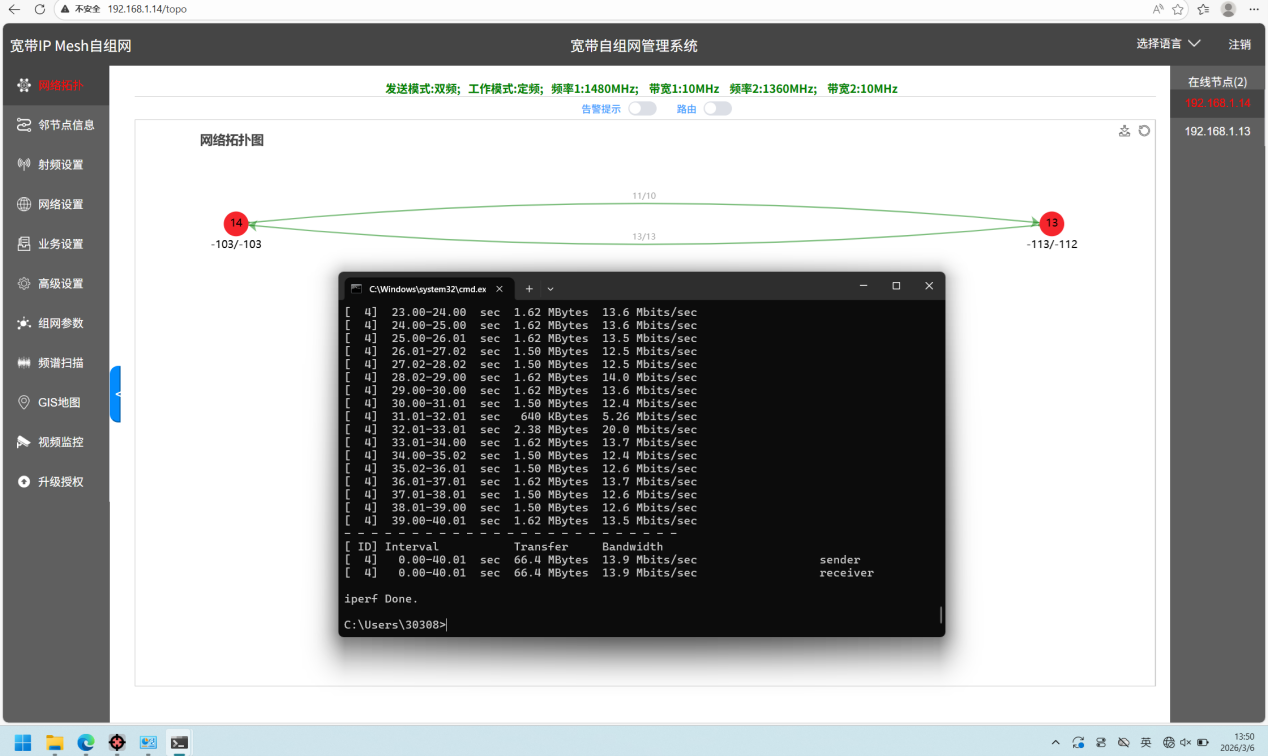

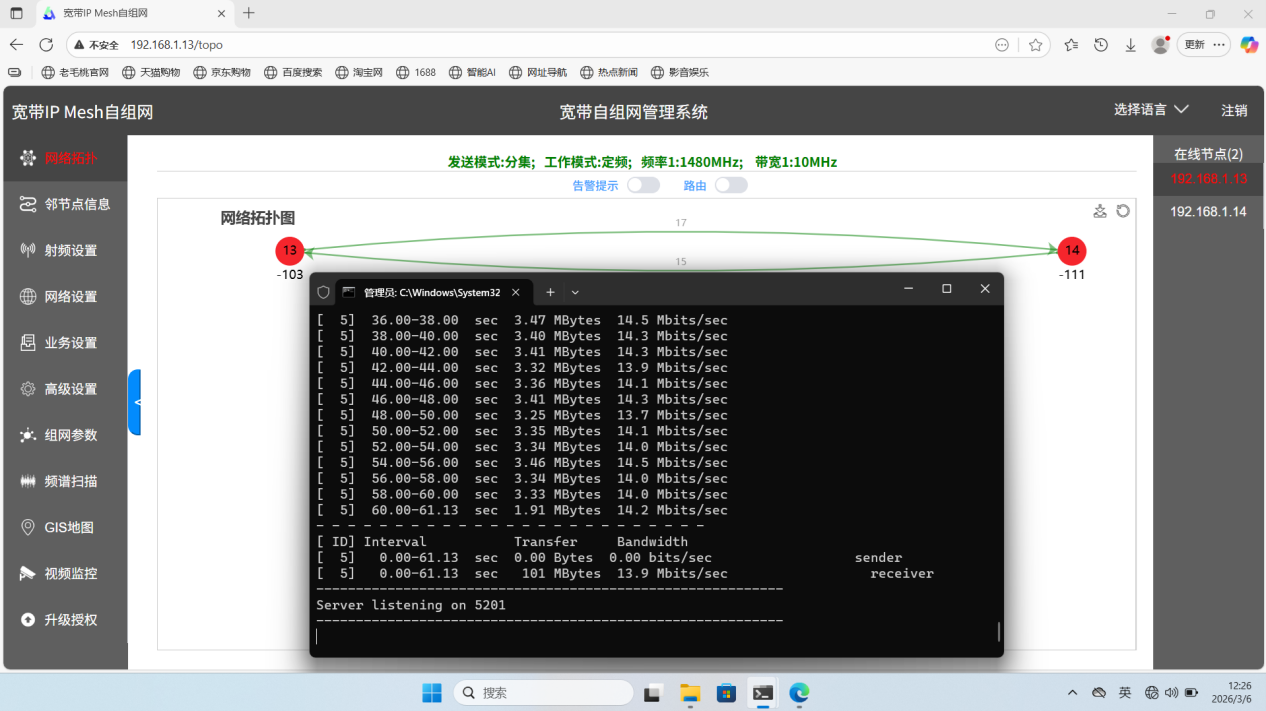

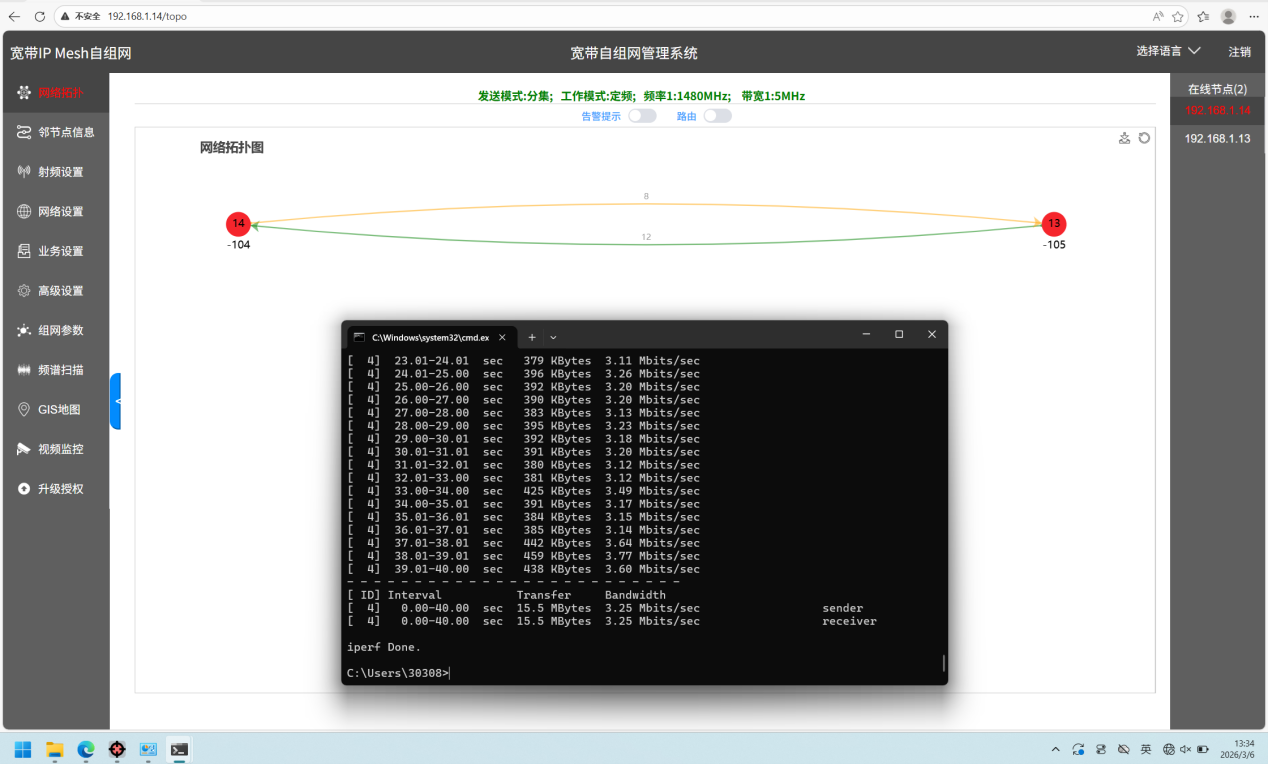

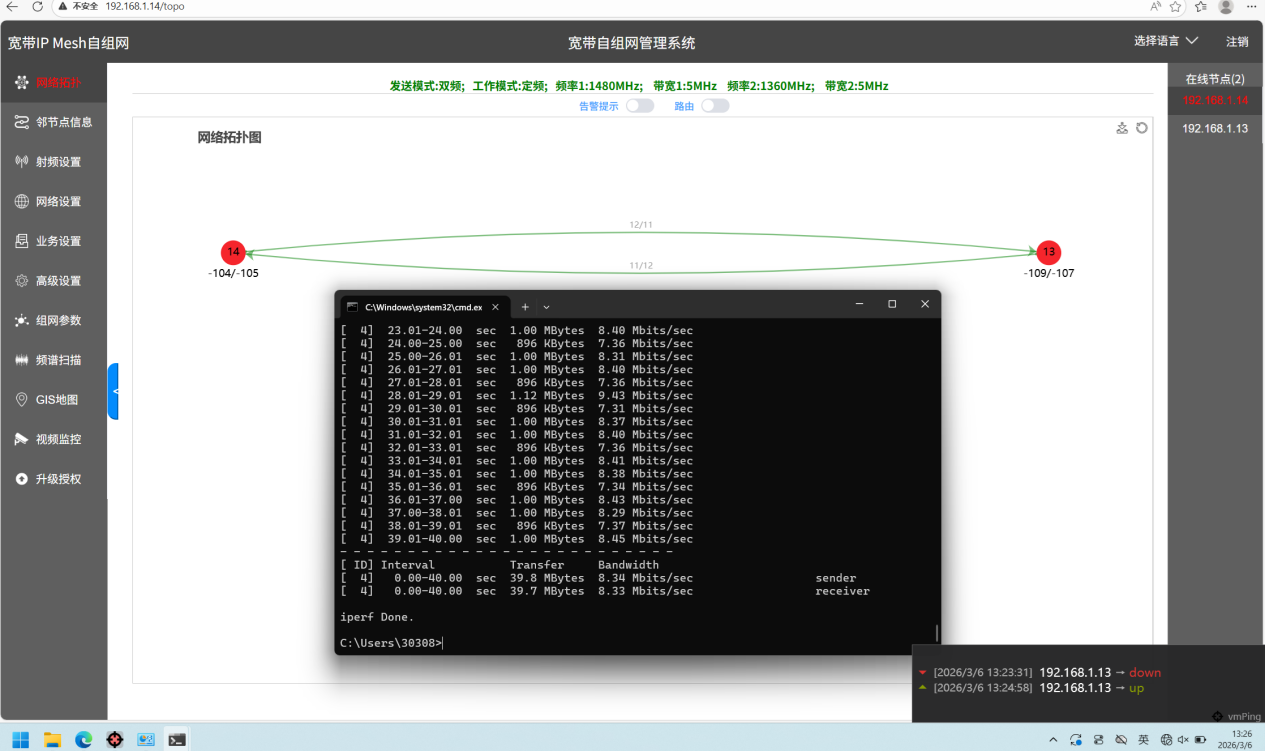

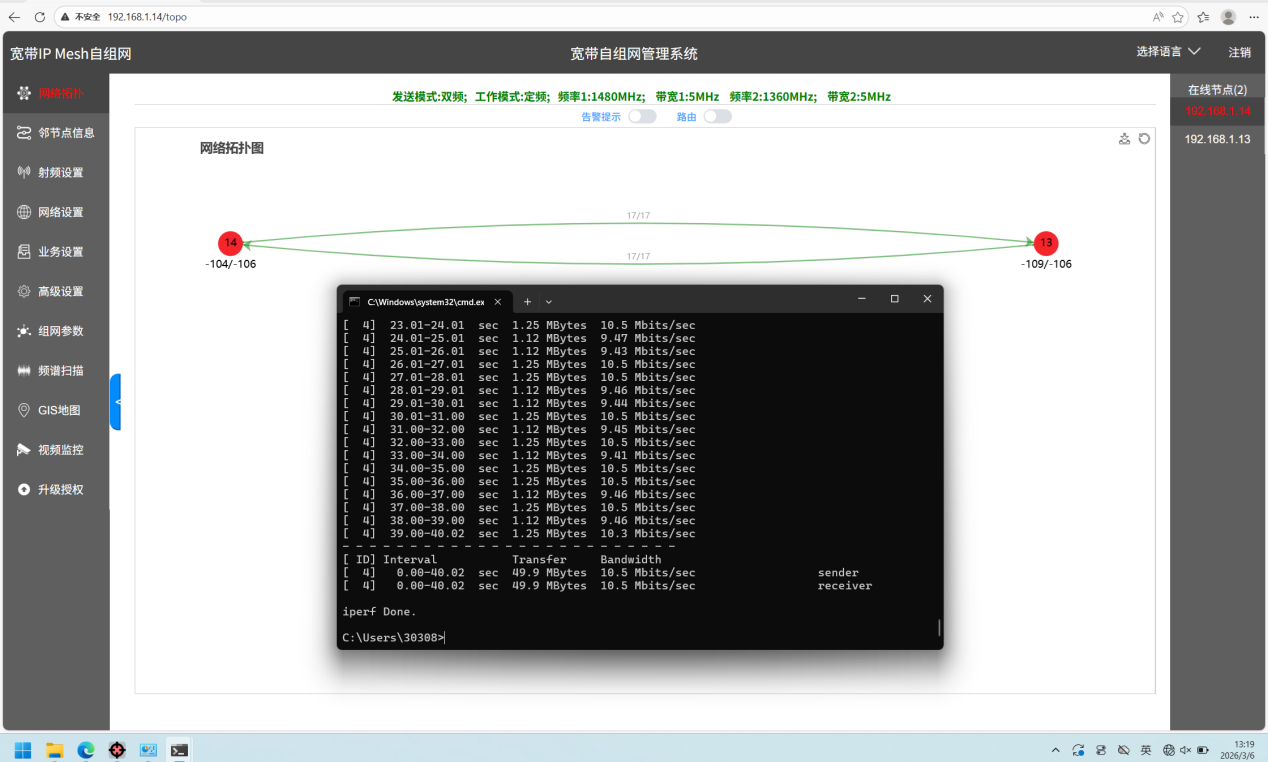

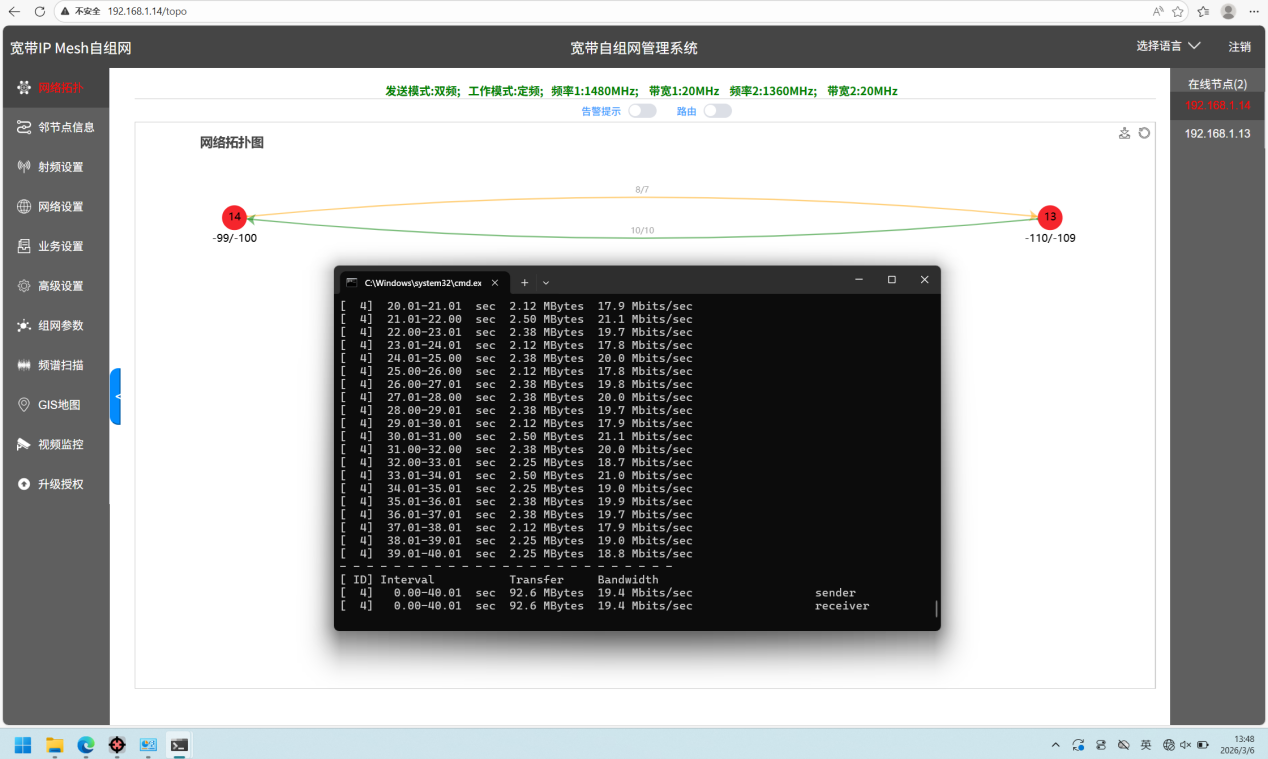

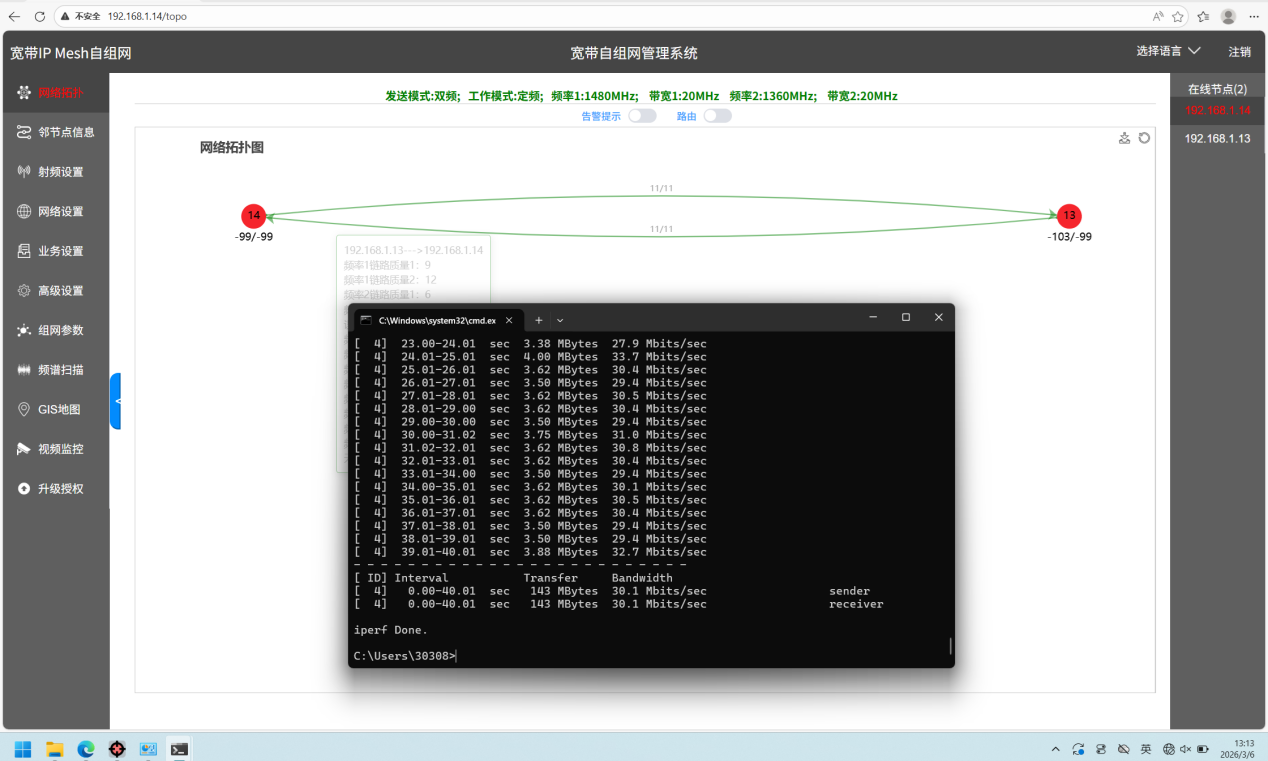

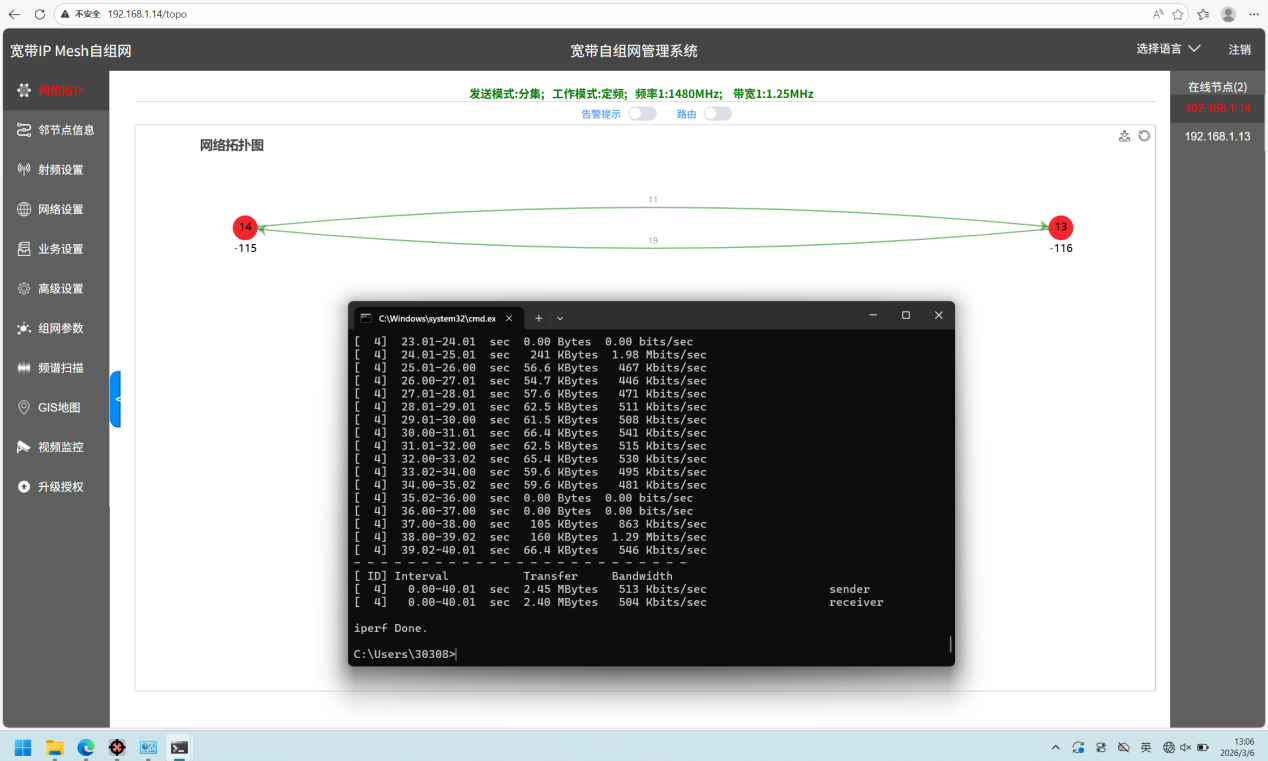

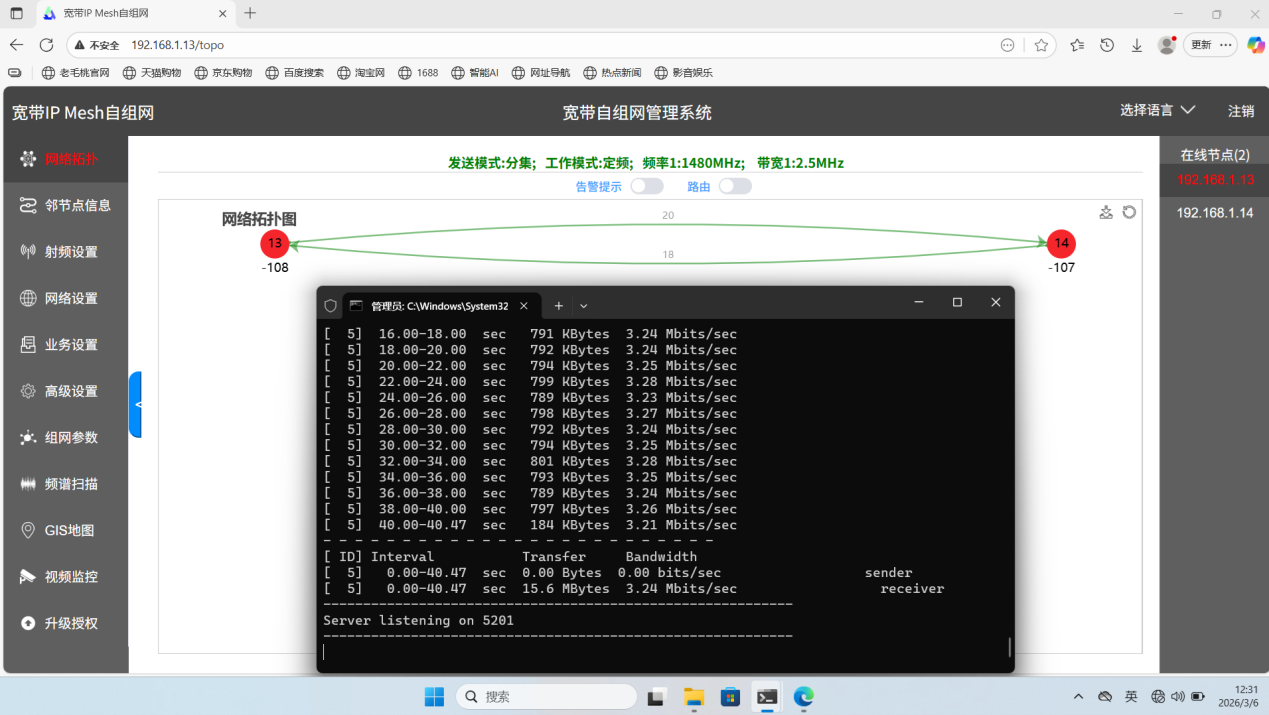

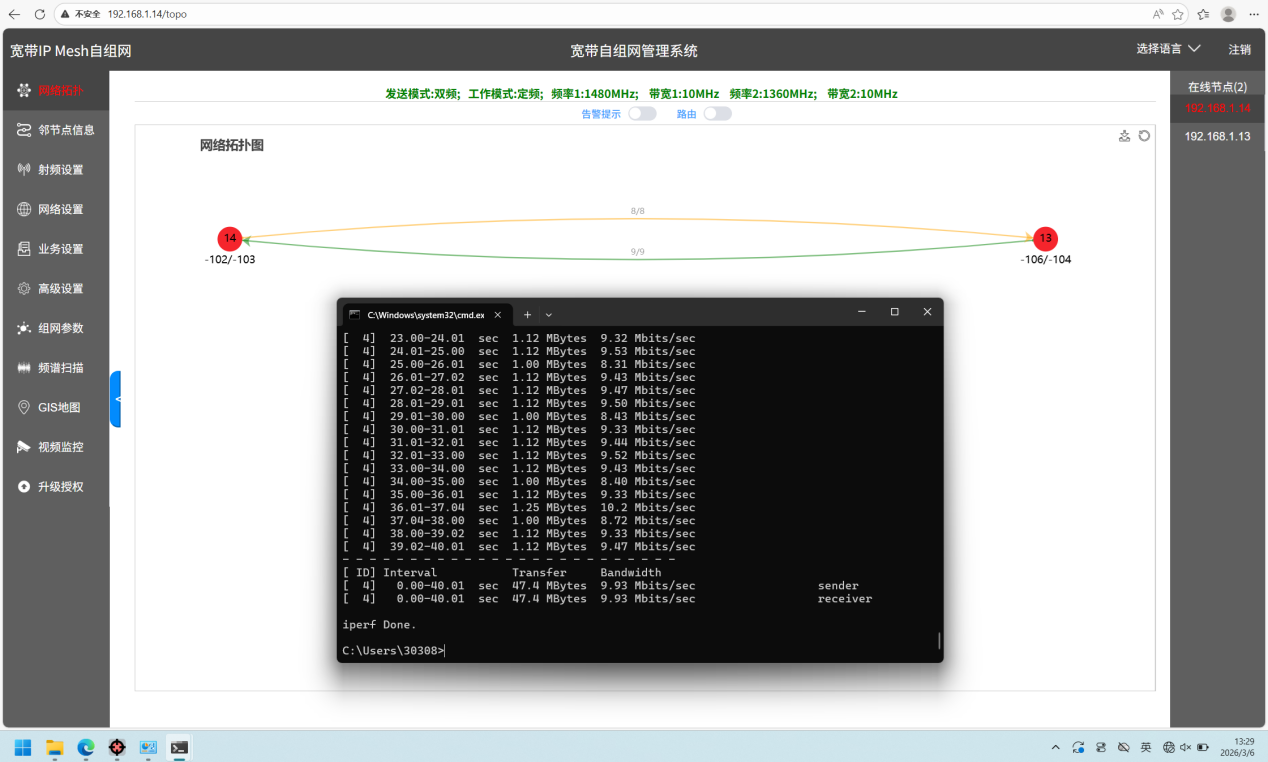

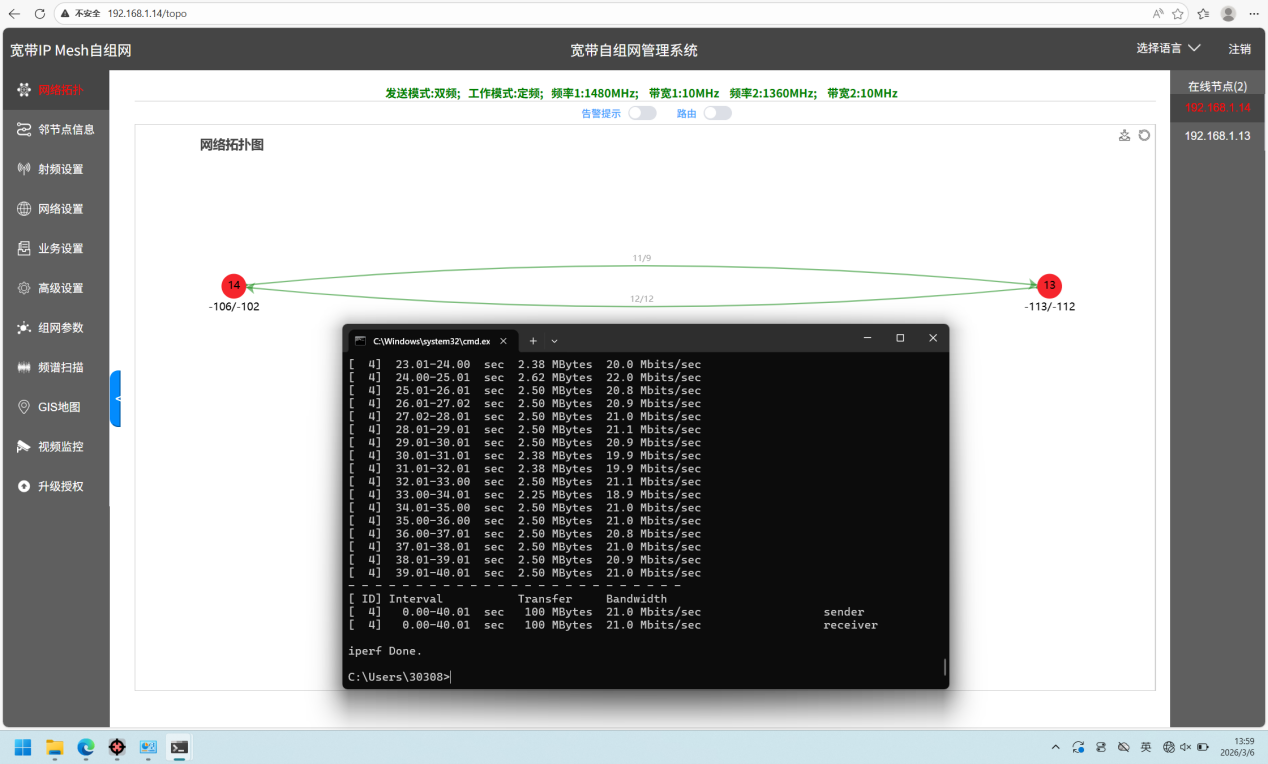

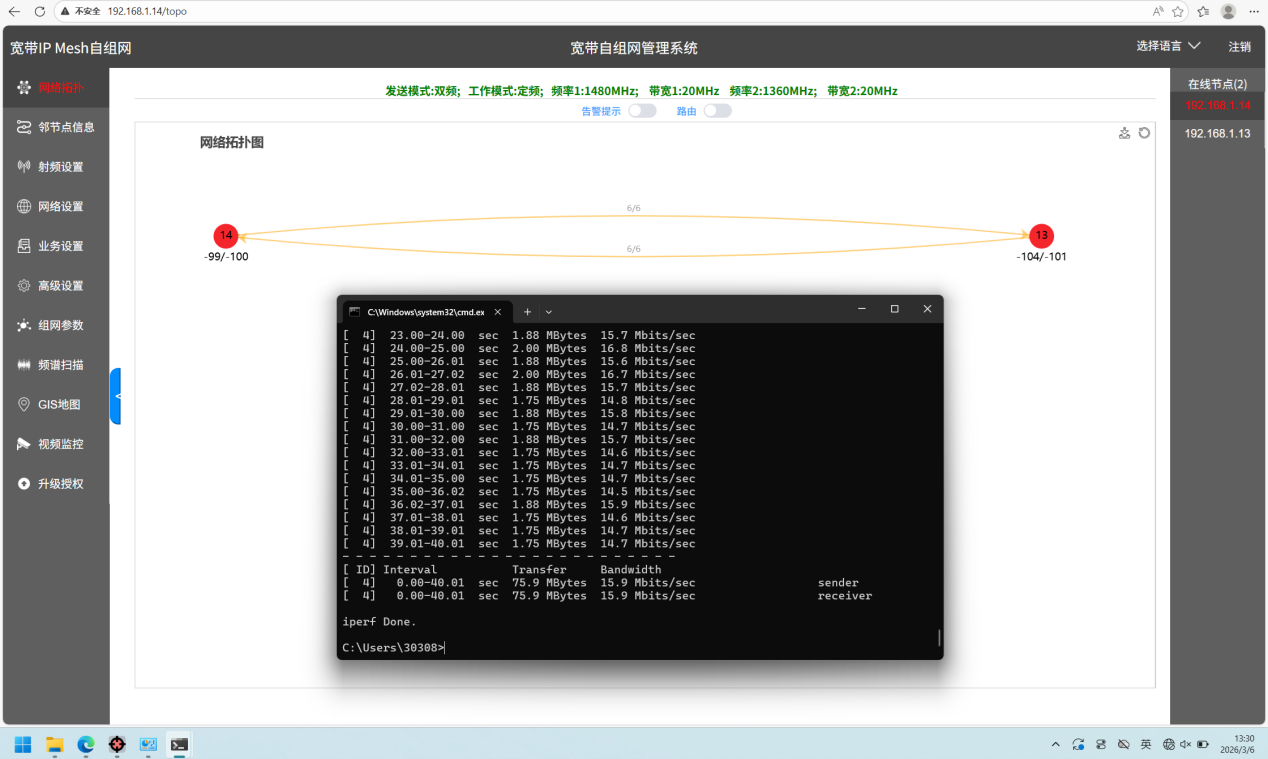

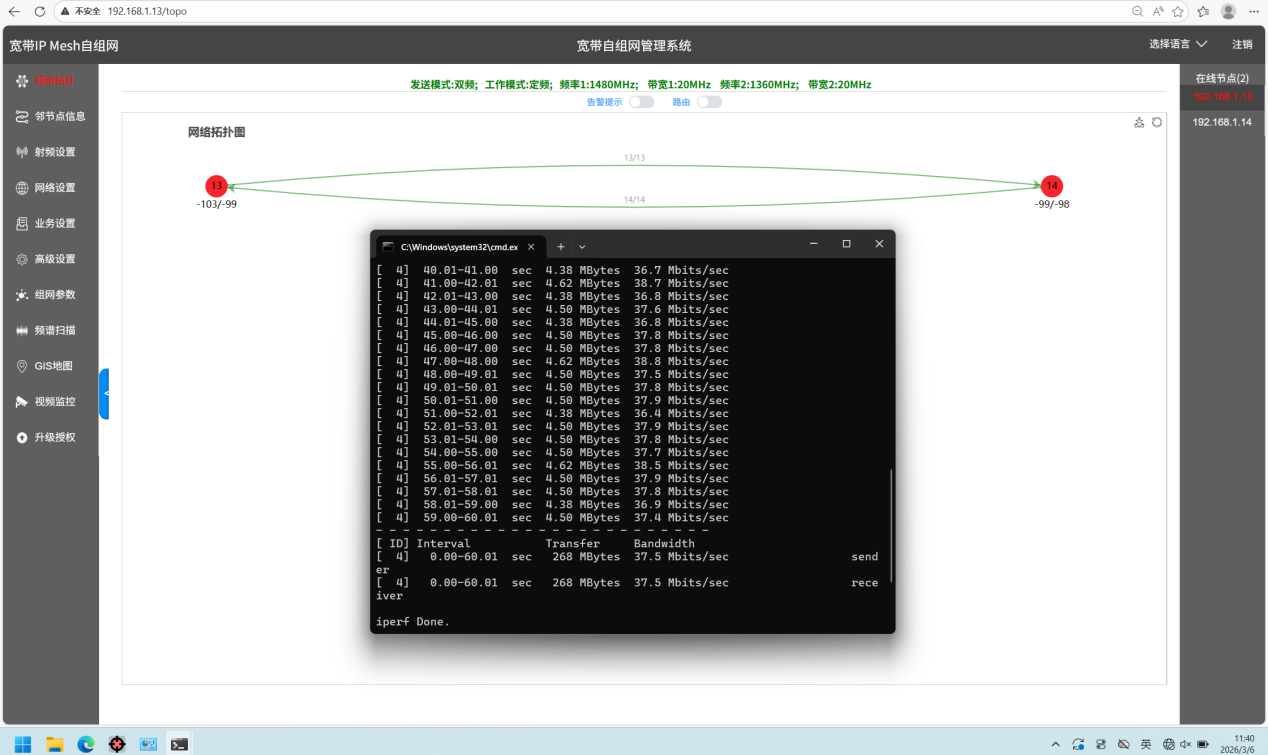

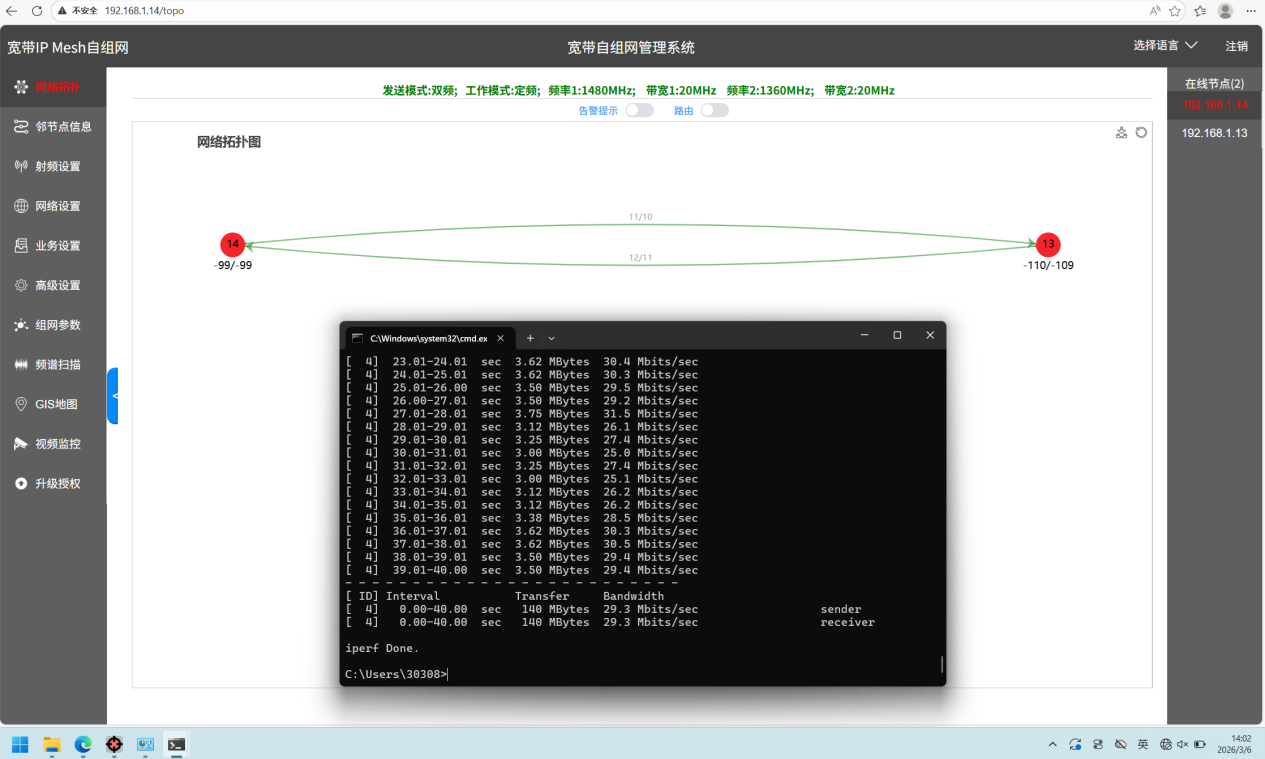

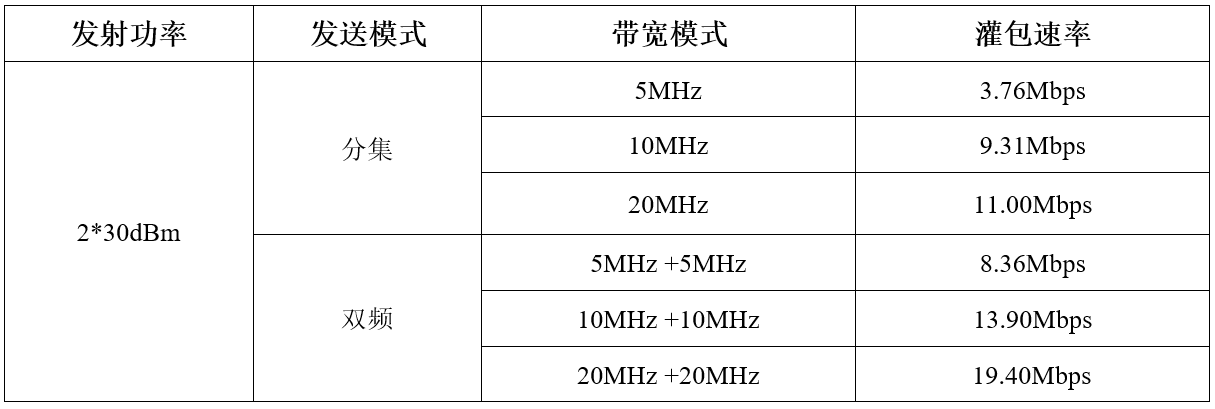

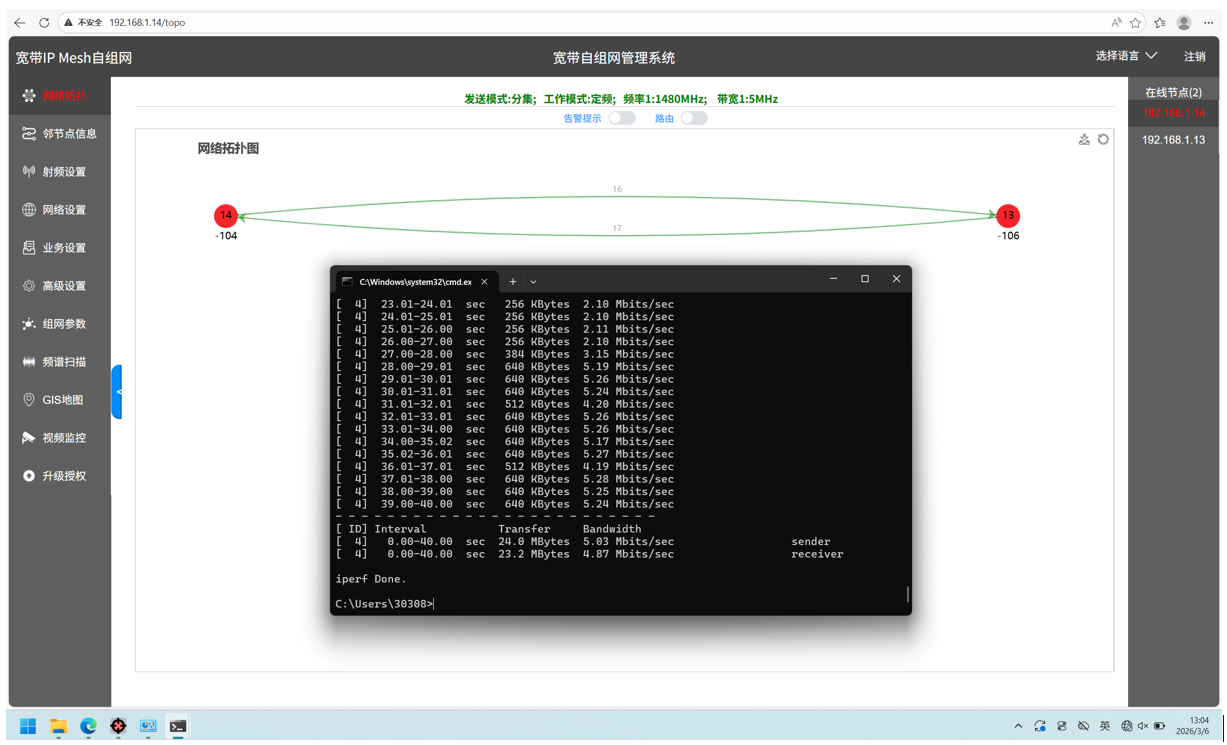

4.2 灌包速率结果如下表下图所示：

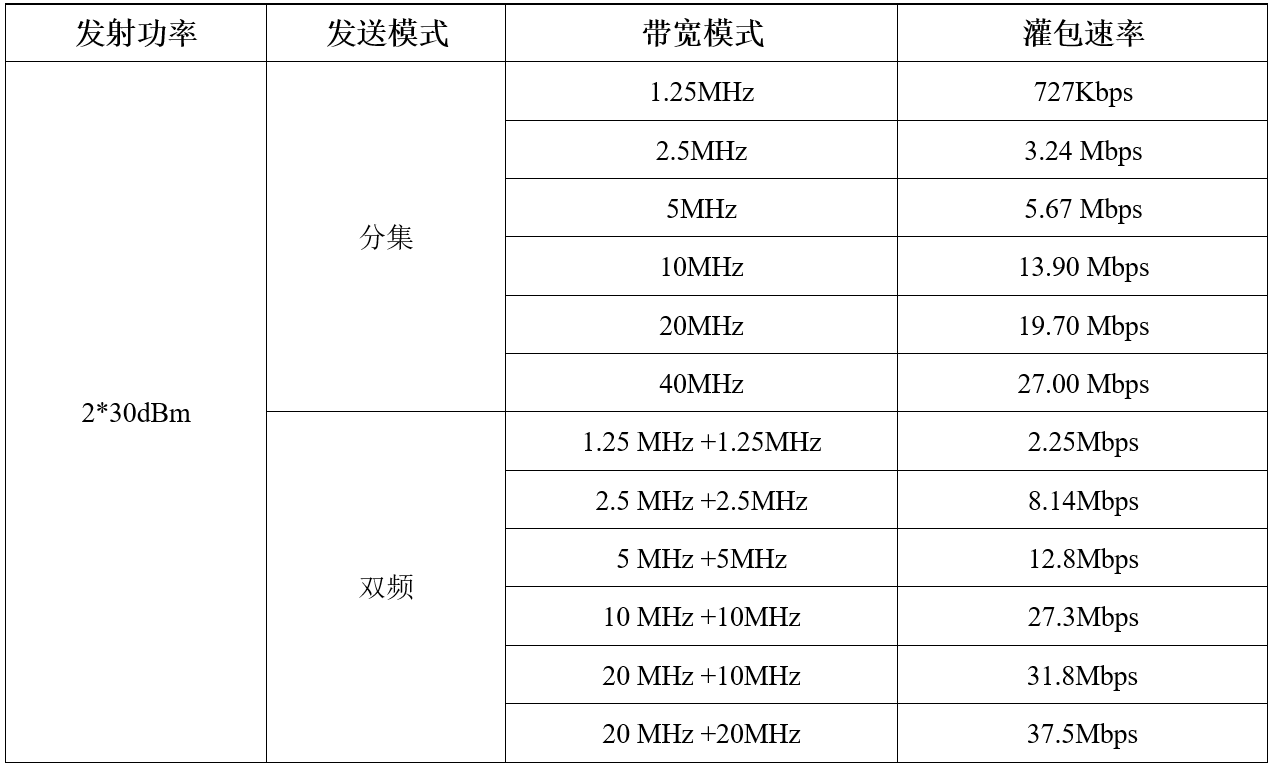

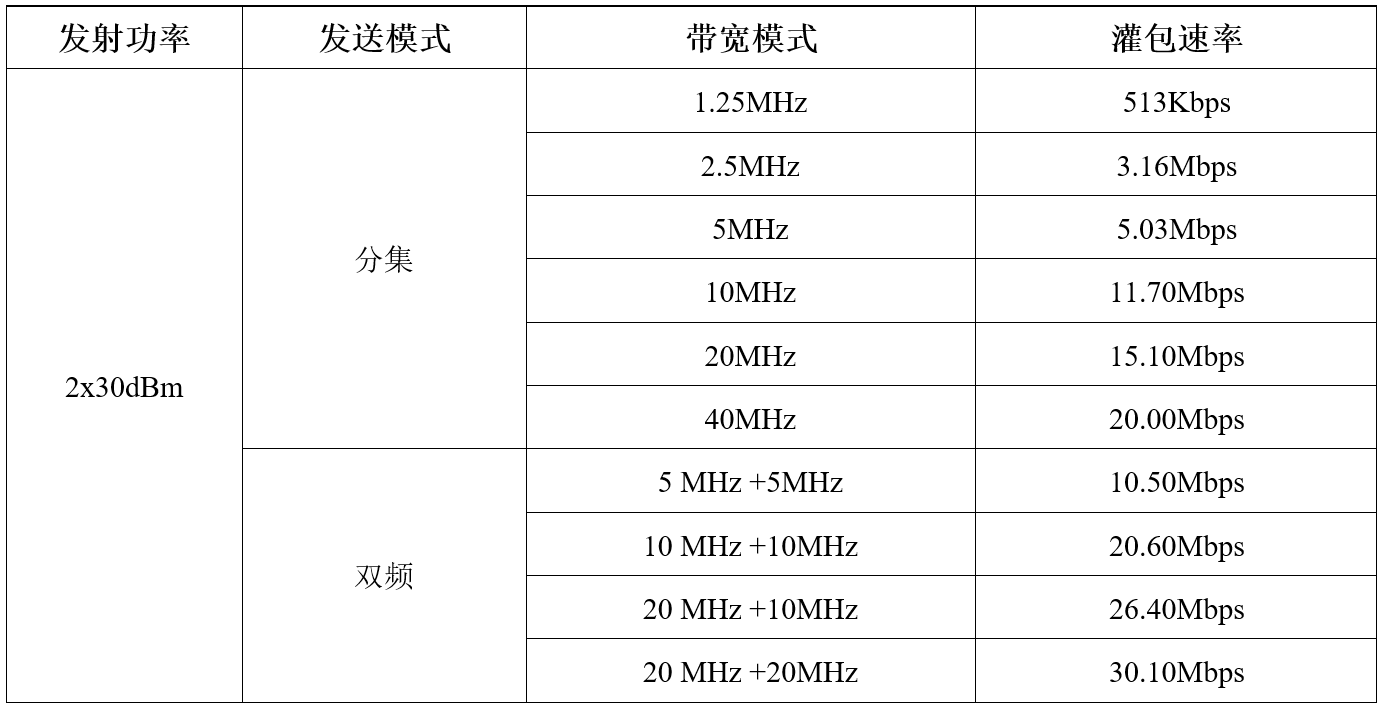

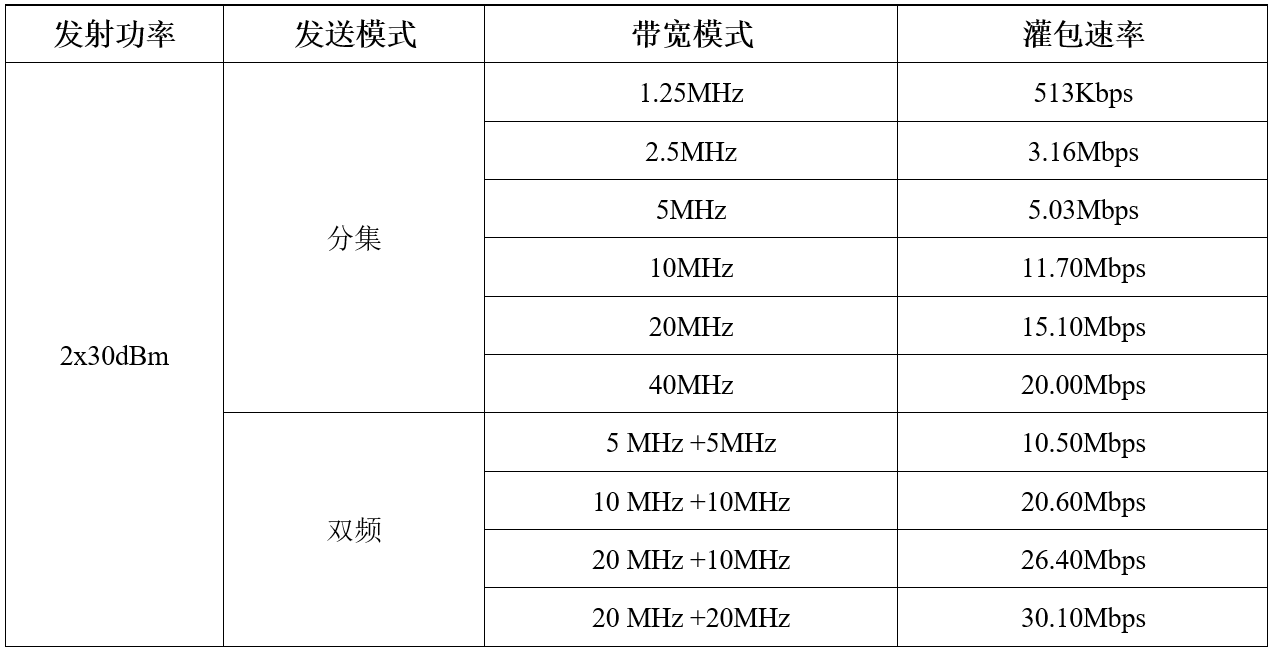

表1：电台1使用2dBi全向天线，电台2使用8dBi全向天线


分集模式：


分集1.25MHz


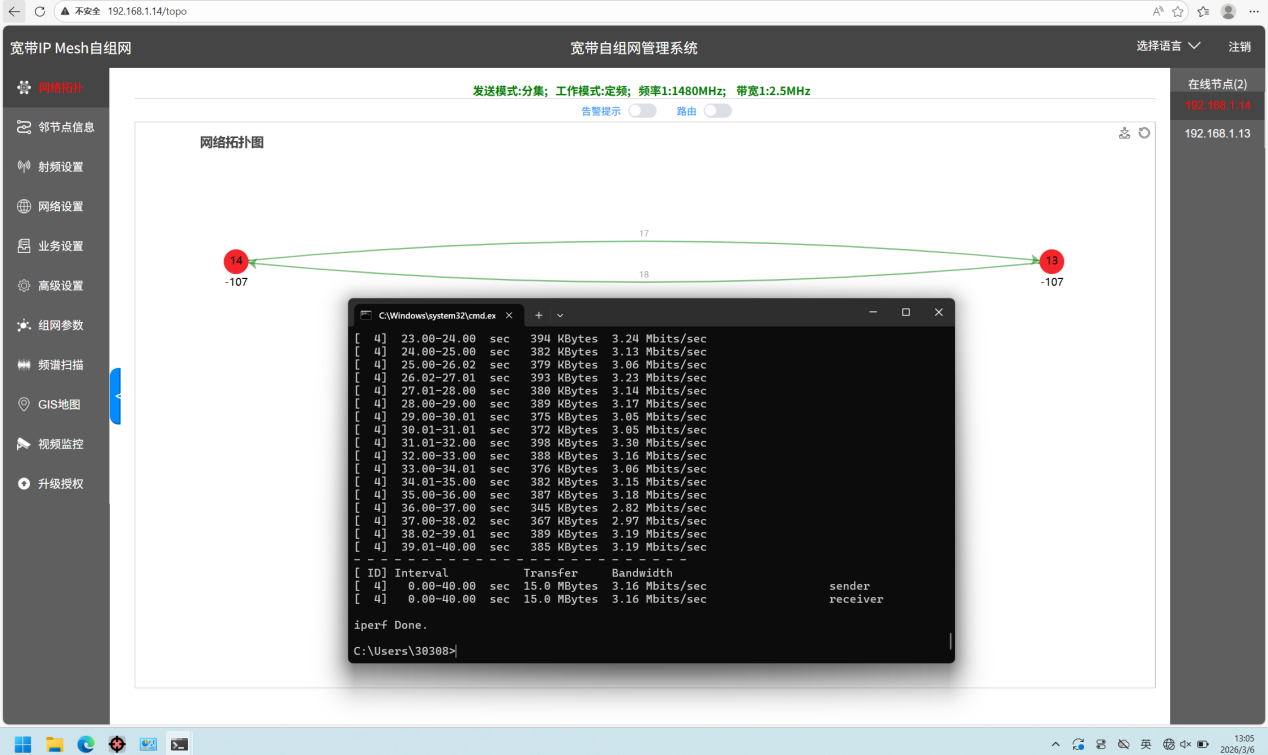

分集2.5MHz

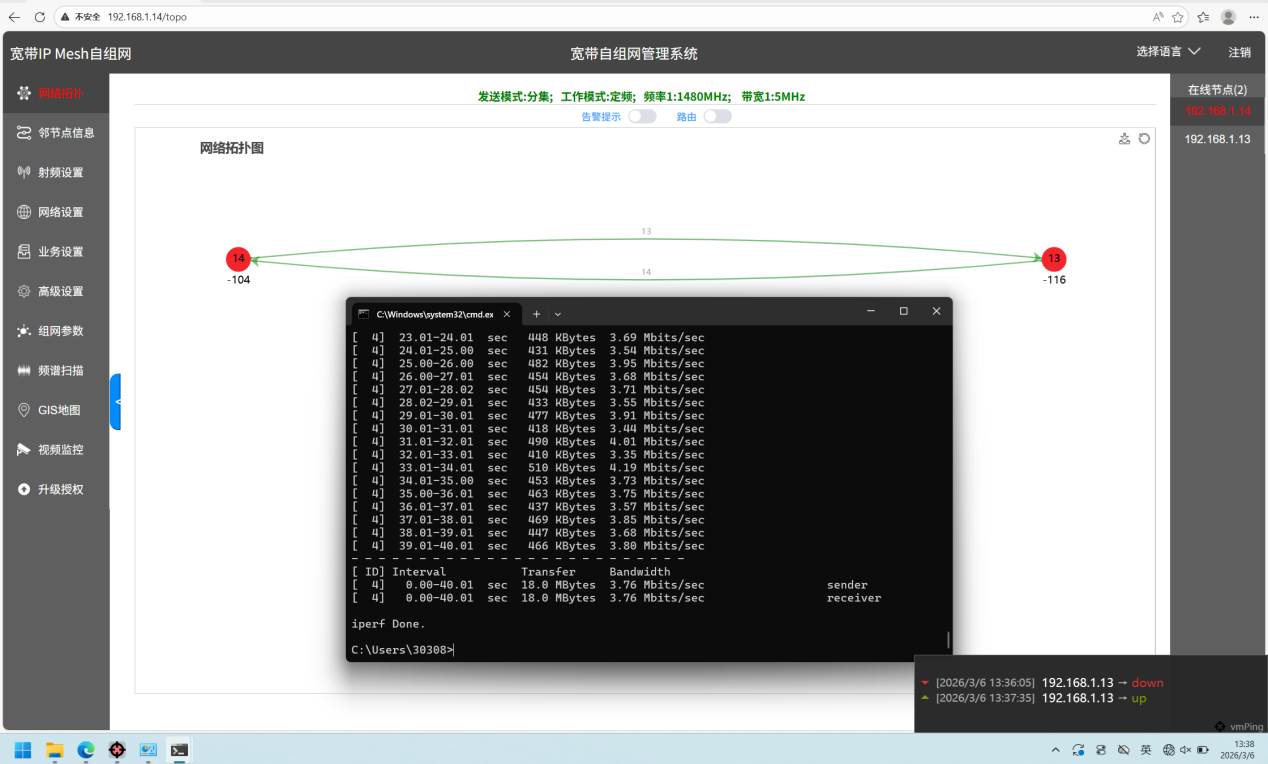

分集5MHz

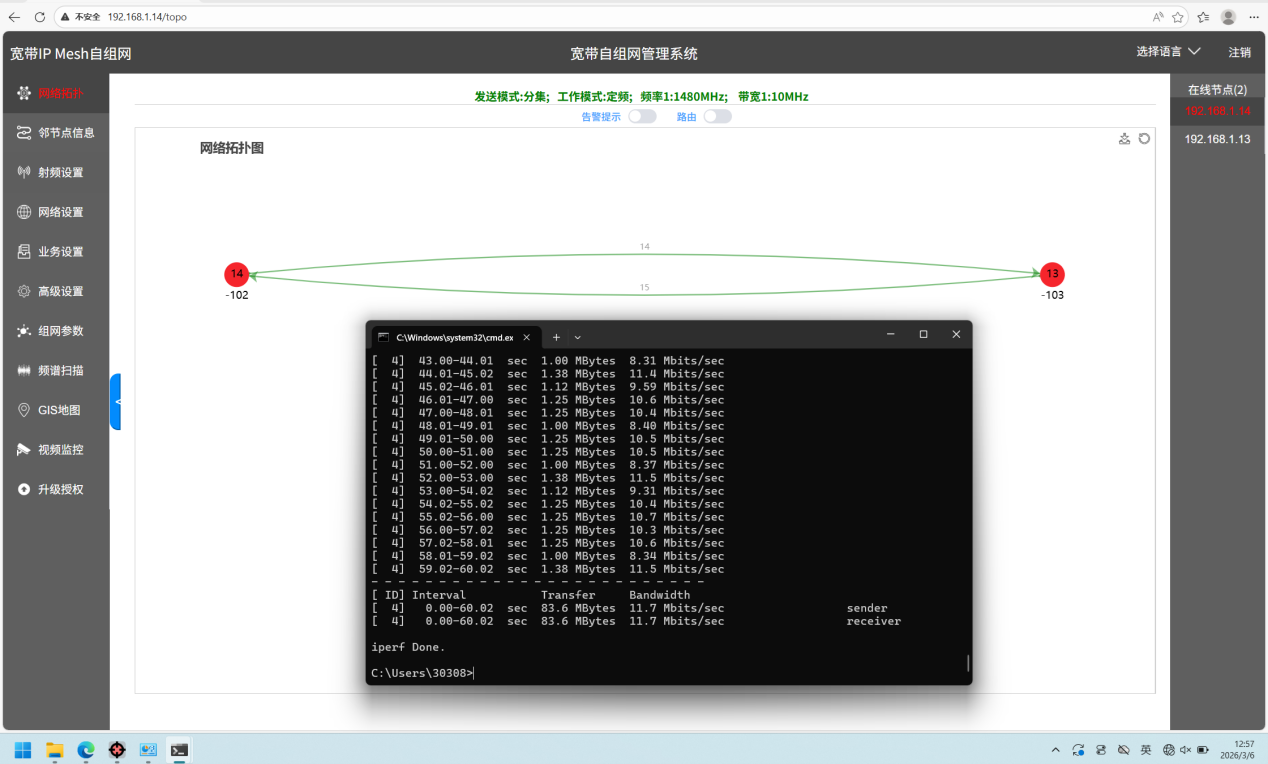

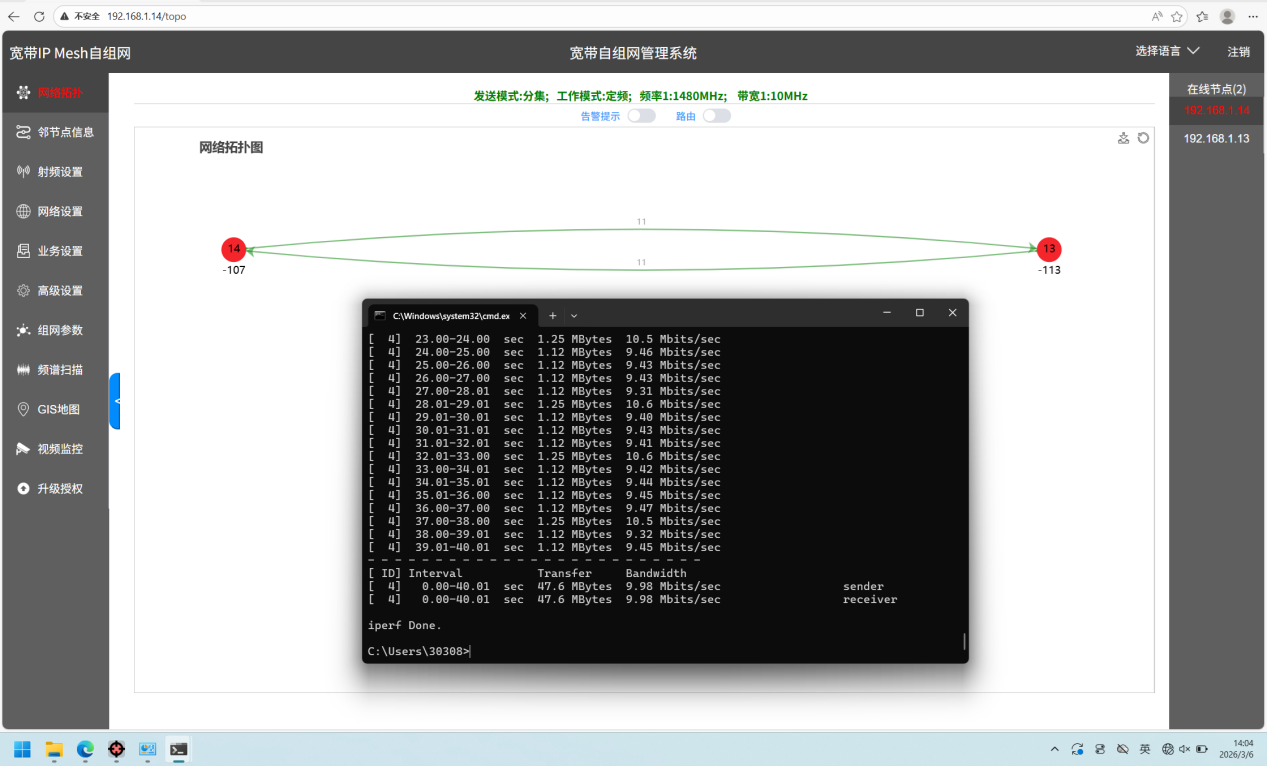

分集10MHz

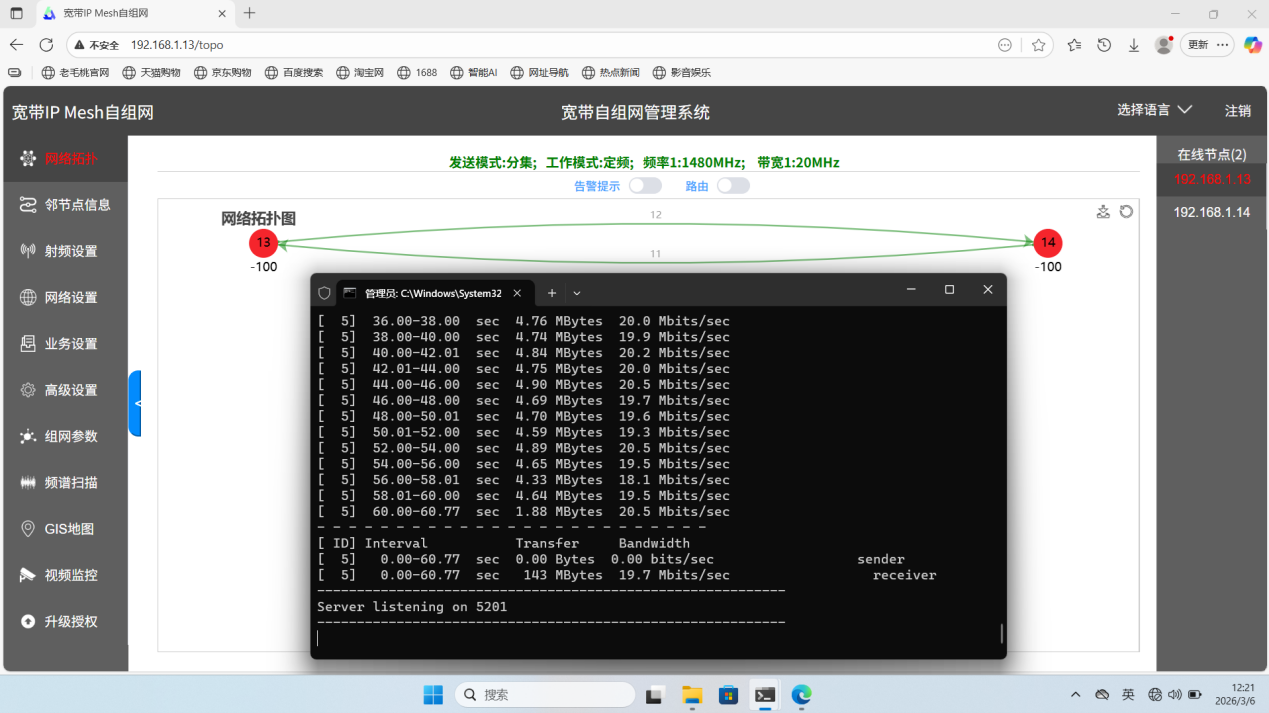

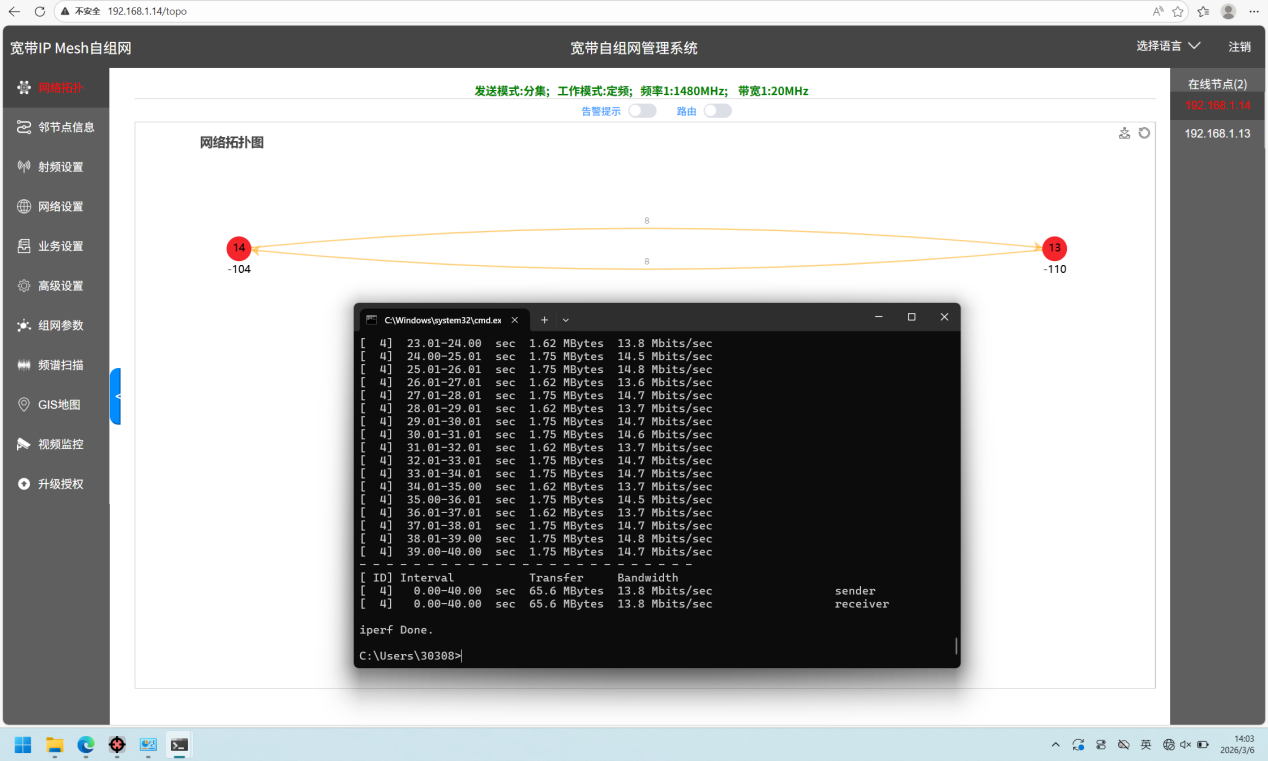

分集20MHz

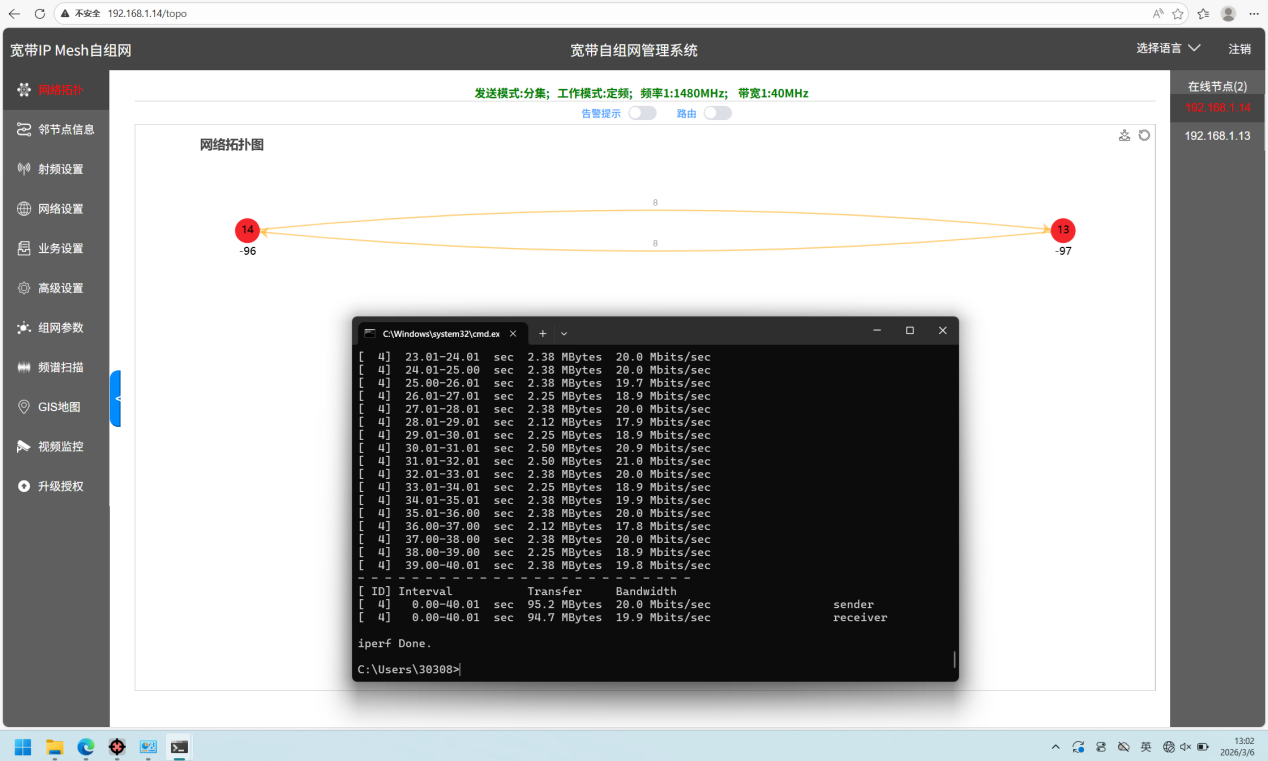

分集40MHz

双频模式：


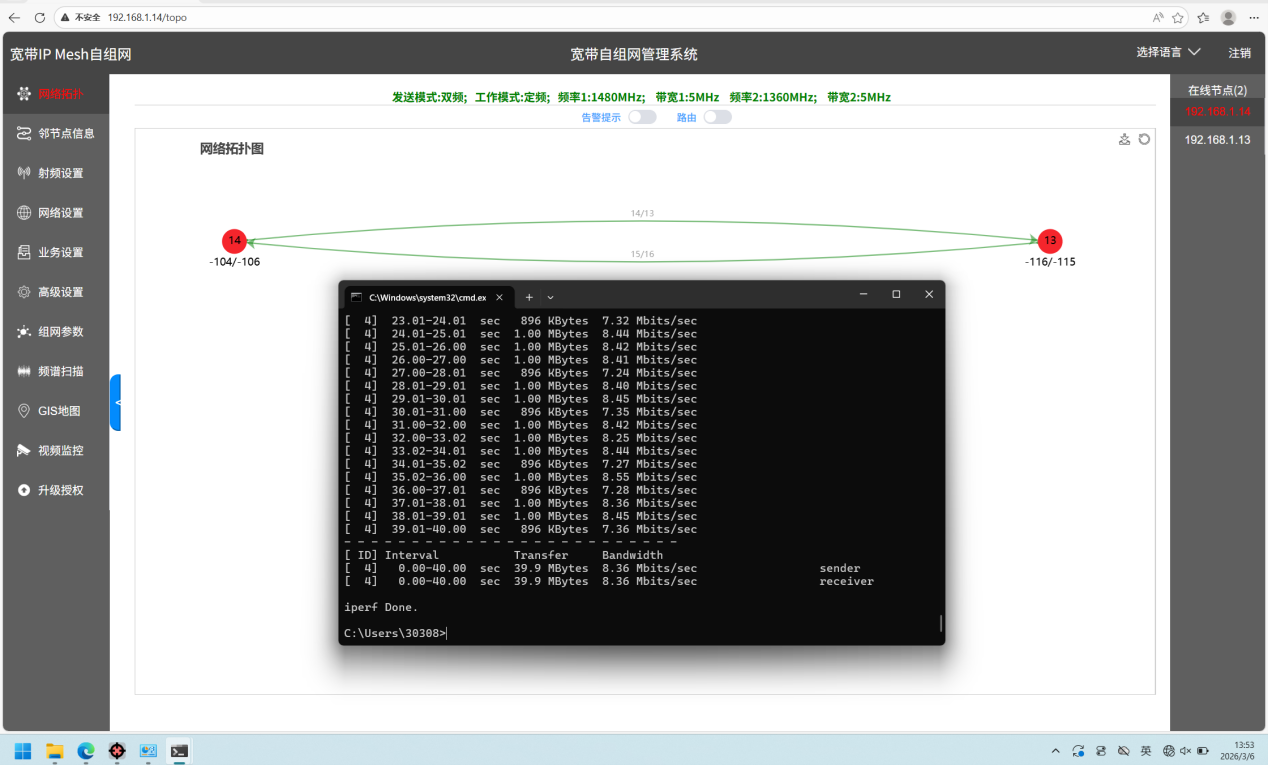

双频5MHz+5MHz


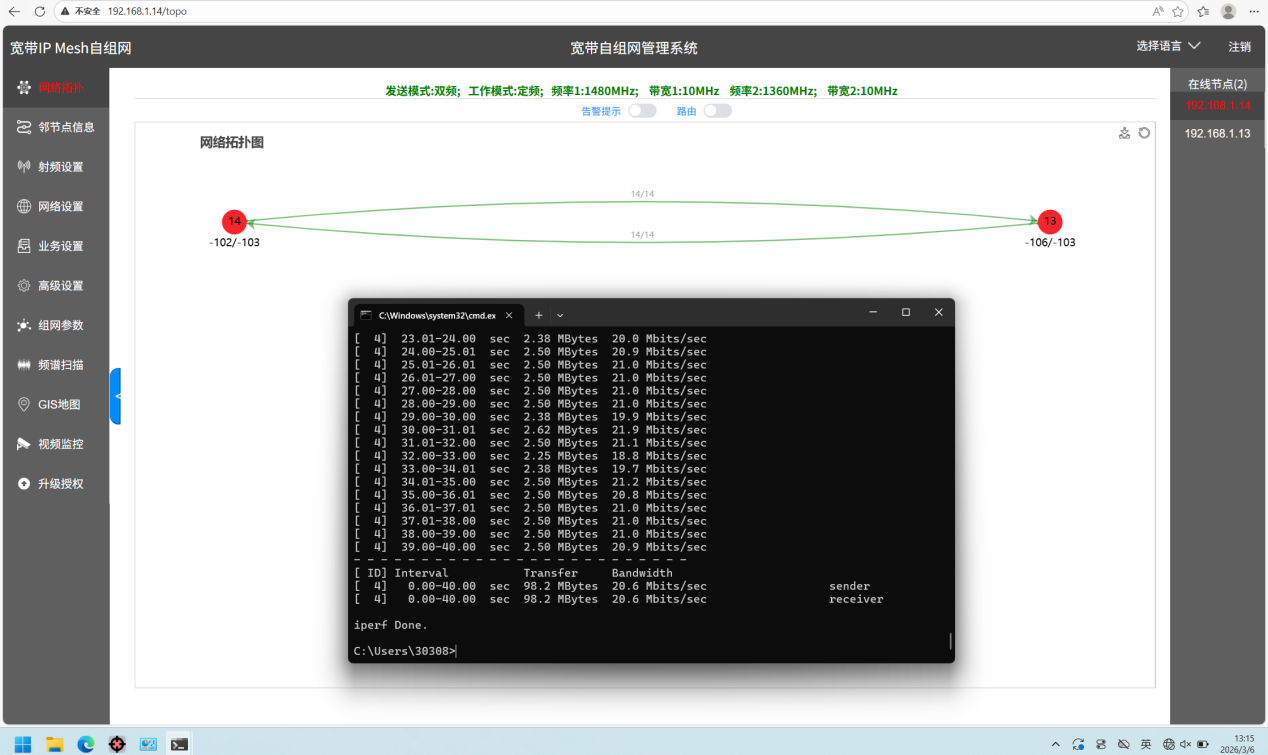

双频10MHz+10MHz


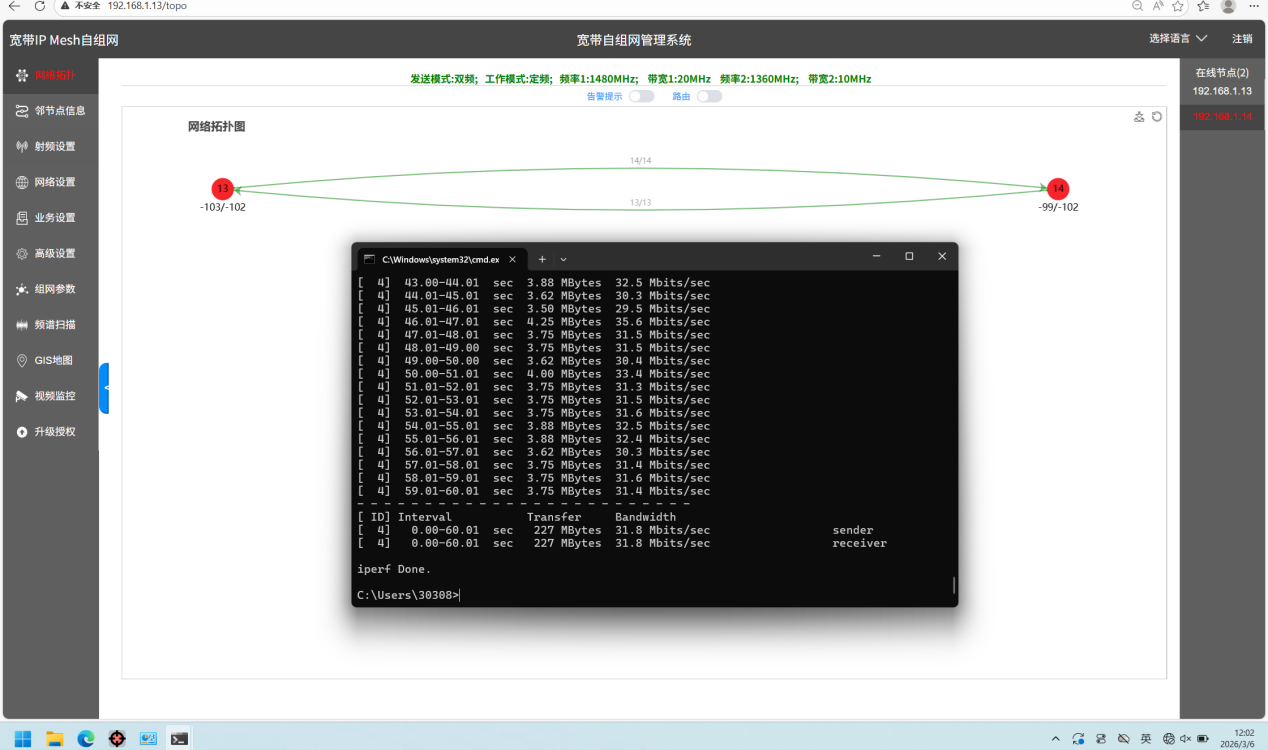

双频20MHz+10MHz


双频20MHz+20MHz

表2：电台1使用4.5dBi全向天线，电台2使用8dBi全向天线


分集模式：


分集1.25MHz


分集2.5MHz


分集5MHz


分集10MHz


分集20MHz


分集40MHz

双频模式：


双频1.25MHz+1.25MHz


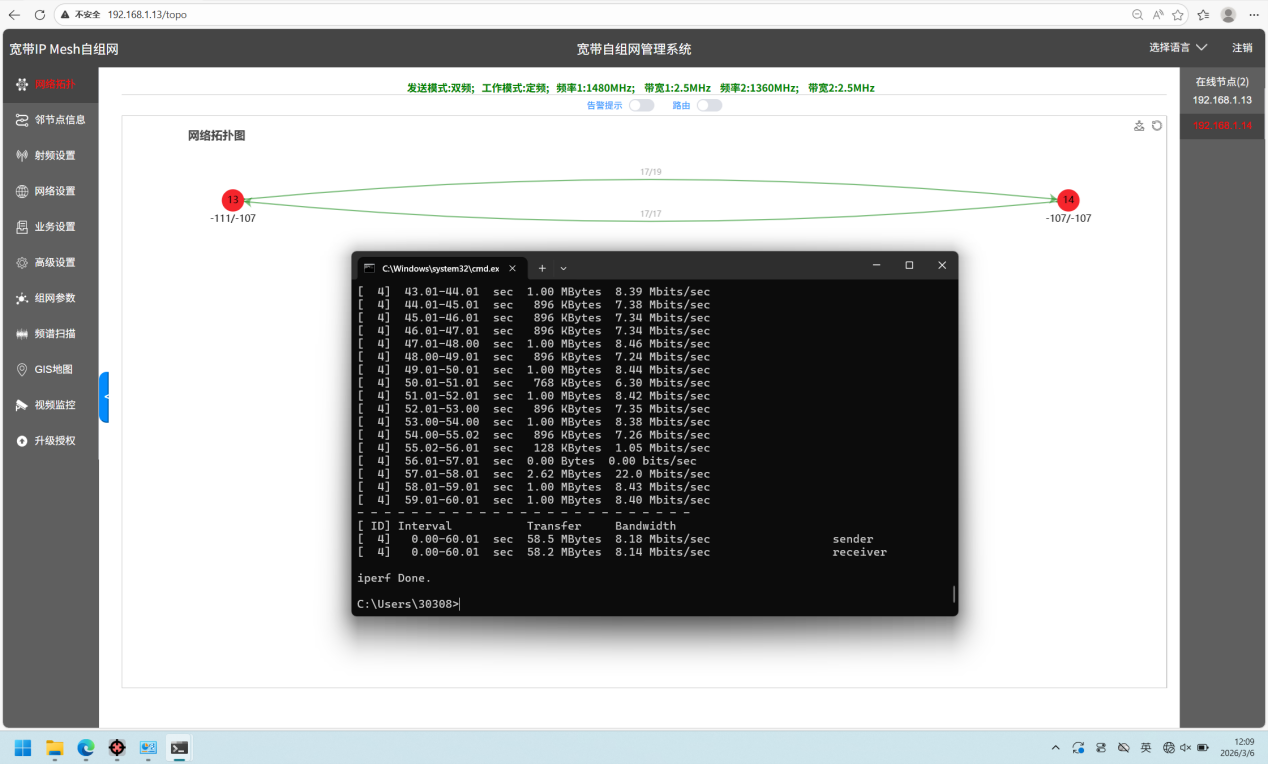

双频2.5MHz+2.5MHz


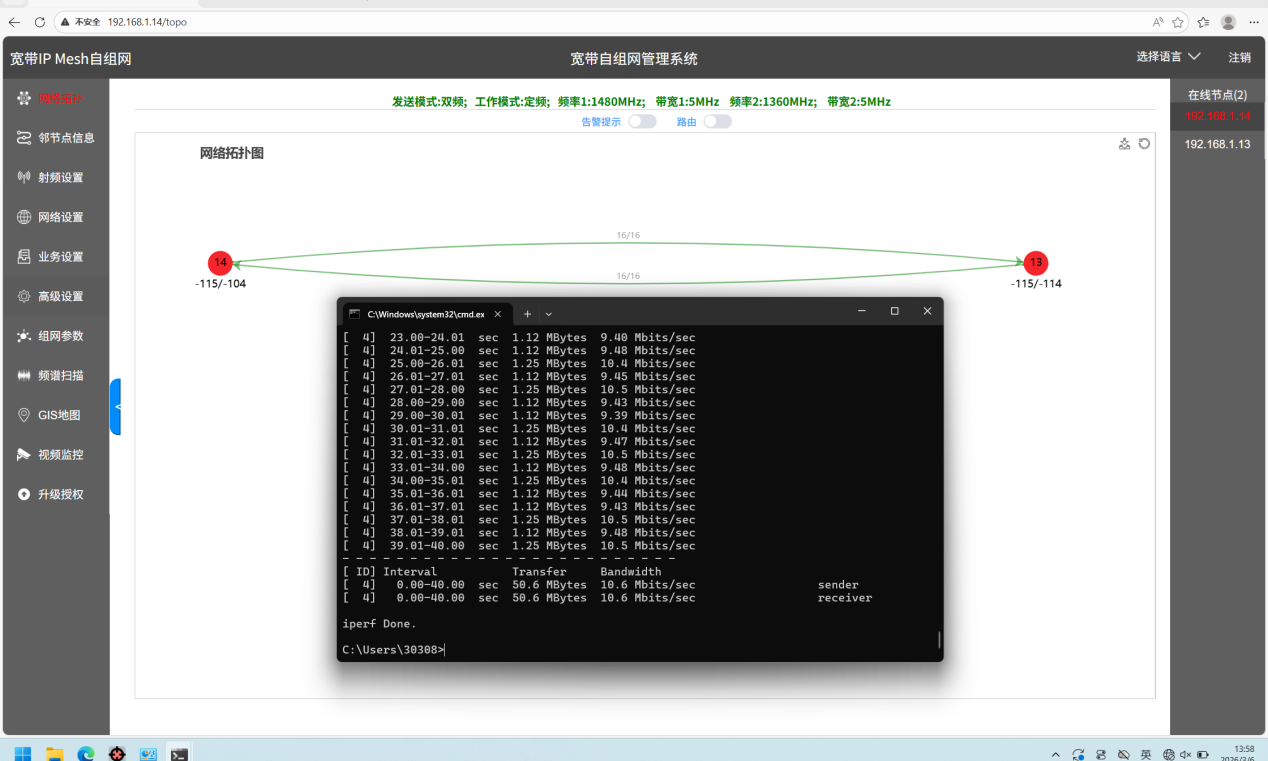

双频5MHz+5MHz


双频10MHz+10MHz


双频20MHz+20MHz


双频20MHz+20MHz

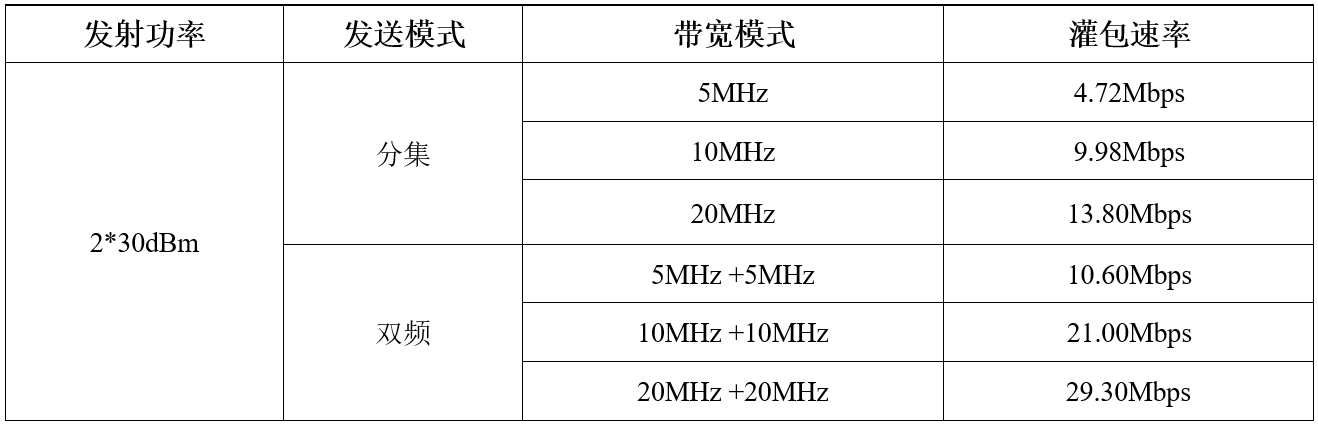

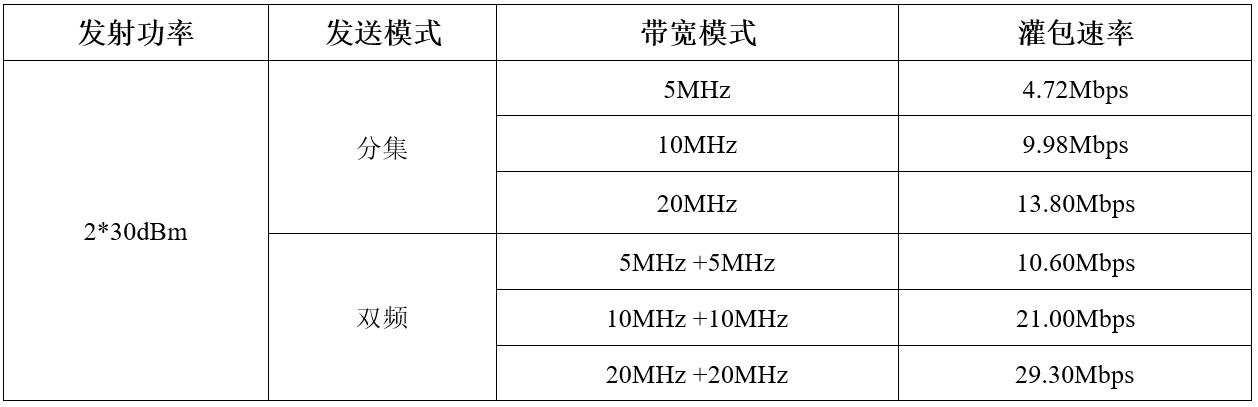

表3：电台1使用4.5dBi全向天线，电台2使用4.5dBi全向天线


分集模式：


分集5MHz


分集10MHz


分集20MHz


双频5MHz+5MHz


双频10MHz+10MHz


双频20MHz+20MHz

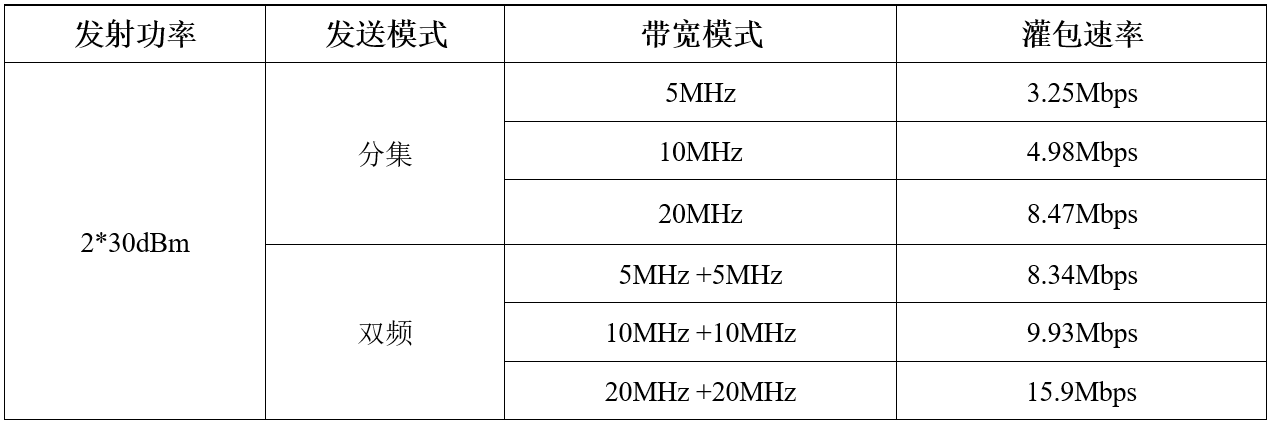

表4：电台1使用2dBi全向天线，电台2使用4.5dBi全向天线


分集模式：


分集5MHz


分集10MHz


分集20MHz

双频模式：


双频5MHz+5MHz


双频10MHz+10MHz


双频20MHz+20MHz

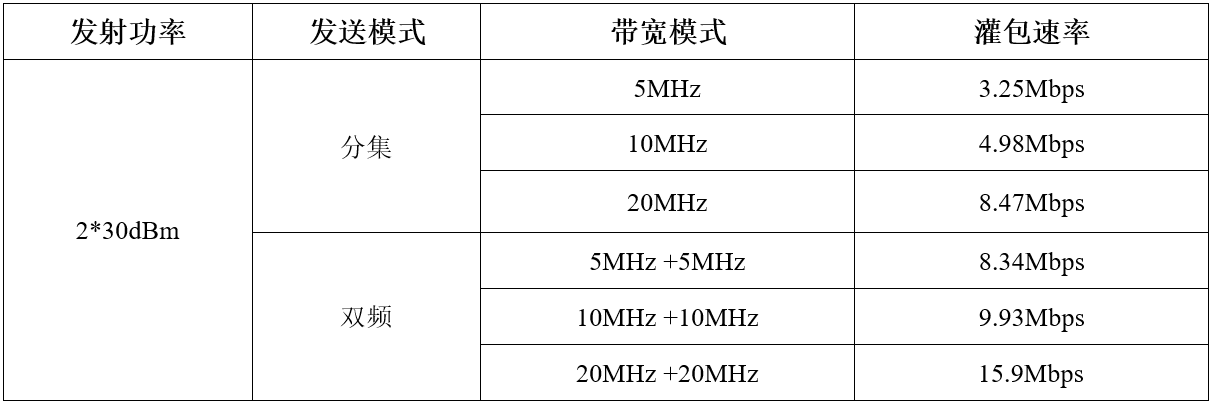

表5：电台1使用2dBi全向天线，电台2使用2dBi全向天线


分集模式：


分集5MHz


分集10MHz


分集20MHz

双频模式：


双频5MHz+5MHz


双频10MHz+10MHz


双频20MHz+20MHz

注：

上述测试数据是在当前的电磁环境、地形环境、天线增益条件下单次测试结果，并不是多次测量的平均数据，仅供参考。
